Описание Домовой усилитель AH-310

Усилитель домовой предназначен для использования в телевизионных кабельных сетях средних и больших домовых распределительных систем и служит для компенсации потерь электрического сигнала в коаксиальном кабеле.

Особенности:

  • Предназначен для средних и больших домовых распределительных систем
  • Схема построения «push-pull»
  • Встроенный аттенюатор и эквалайзер
  • Питание по входу
  • Тестовый выход
  • Возможен транзит питания
  • Возможность работы каскадах
  • Разъемы типа "F"
  • Герметичный литой корпус из аллюминиевого сплава с констурктивным классом защиты IP63

Технические характеристики

Прямой канал Полоса частот 48(84) - 862 МГц
Коэффициент усиления 30 дБ
Неравномерность АЧХ ± 0.7 дБ
Максимальный выходной уровень 117 дБ/мкВ (850 МГц)
Коэффициент шума <= 6 дБ
КСВ по входу и выходу <= 2
Глубина регулировки выходного уровня 20 дБ
Глубина регулировки АЧХ 18 дБ
Обратный канал Полоса частот 5-30(65) МГц
Коэффициент передачи пассивного обратного канала -1 дБ
Коэффициент усиления активного обратного канала 18 дБ
Неравномерность АЧХ ± 0.5 дБ
Глубина регулировки уровня 20 дБ
КСВ <= 1.5
Максимальный выходной уровень 115 дБ/мкВ
Напряжение питания / потребляемый ток ~24-65В/50Гц/6ВА
~190-250В/50Гц/6ВА
Транзит тока 2 А
Габаритные размеры 240х115х55 мм

Обозначение усилителей

АН-310 - Обозначение серии
R 0530 - обратный канал 5 - 30 МГц
R 0565 - обратный канал 5 - 65 МГц
А - активный обратный канал
D - дистанционное питание

Пример записи при заказе

АН 310 R 0565 AD - усилитель с активным обратным каналом 5-65 МГц с дистанционным питанием 24-65В


Характеристики Домовой усилитель AH-310

Тип товара: Домовой усилитель

Последние отзывы о Домовой усилитель AH-310

Просмотренные товары

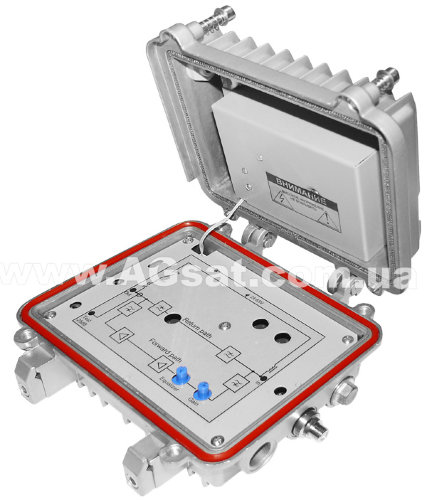

Домовой усилитель AH-310 фото Домовой усилитель AH-310
