Тестирование портативной спутниковой антенны

6 июня 2011

Тестирование портативной спутниковой антенны

Тестирование портативной спутниковой антенны в настройке на популярные спутники.

По давно сложившейся традиции выходные дни в жаркое время года лучше провести у водоемов. Выехать на природу в хорошей компании, покупаться в речке, наловить рыбы, приготовить шашлык, вообщем все это нужно для «перегрузки» организма после тяжелой рабочей недели.
Но вот незадача – а если в это время по телевизору будет транслироваться важный футбольный матч или гонка Формулы-1? В чем себе отказать?
Потому, заприметив на популярном интернет-ресурсе www.agsat.com.ua портативную спутниковую антенну, сразу для себя решил – вот оно решение.

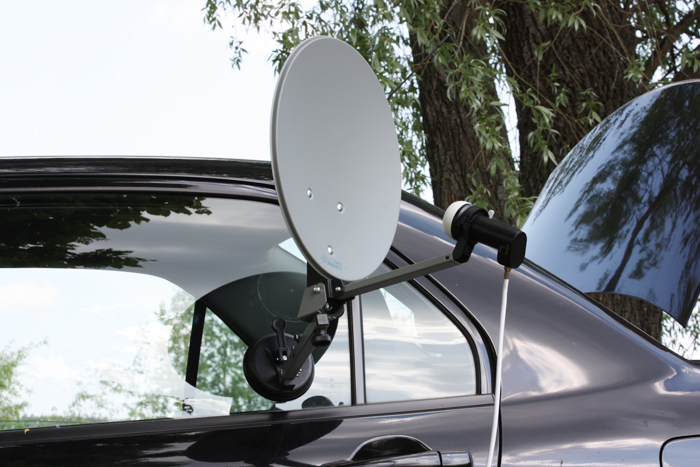

портативная спутниковая антенна

Для себя все давно разложил по полочкам, как и что нужно для настройки и подключения антенны.
В моей схеме подключения решил использовать следующие узлы:

И вот мы выехали на природу. Скажу откровенно, добравшись до места дислокации, окунувшись в уже прогретую речку и осушив первую бутылку «Черниговского» подумалось – да и так отлично отдыхается, зачем еще телевизор. Но мысль о том, что сегодня очередной тур чемпионата по футболу, и моя «ленца» может оставить меня без просмотра важного матча заставила начать установку с настройкой.

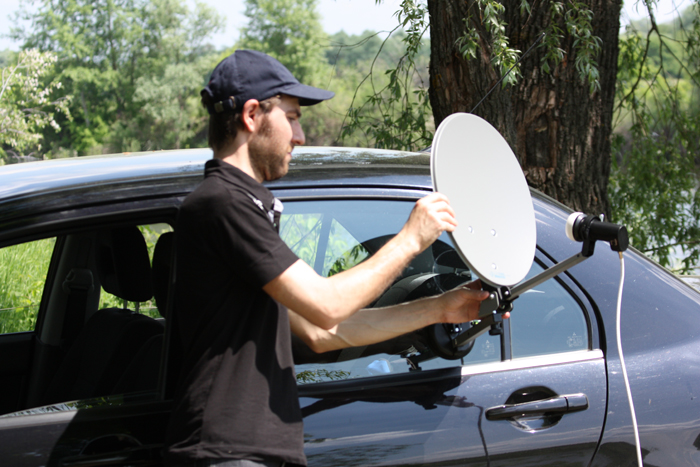

Пока друзья занимались приготовлением шашлыка и ловлей рыбы для ухи, мы вдвоем принялись устанавливать антенну. Почему вдвоем? Хотелось устроить небольшую фотосессию. А так с установкой и настройкой антенны справиться и один человек. Желательно подготовленный человек. Под «подготовленный» следует понимать, что он будет прекрасно понимать куда направлять антенну и какие спутники ловить.

Для теста решили настроить антенну на самые популярные спутники региона: Amos, Sirius, Eurobird, Hot Bird, Eutelsat W4/W7 и др.

портативная спутниковая антенна

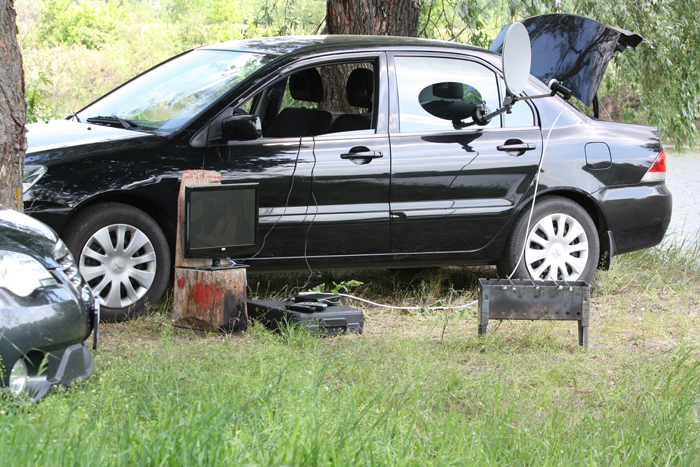

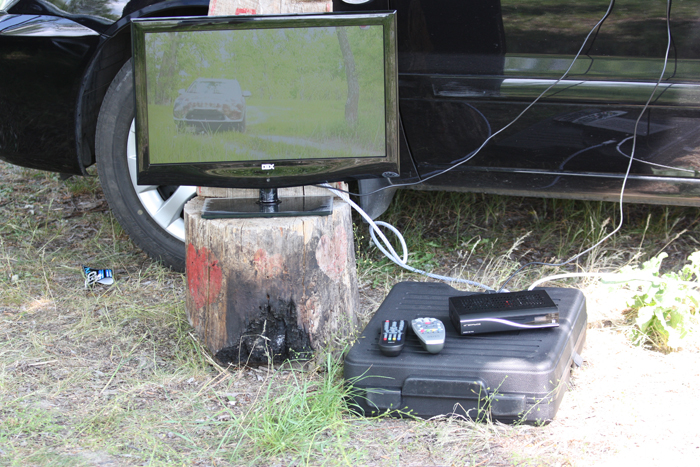

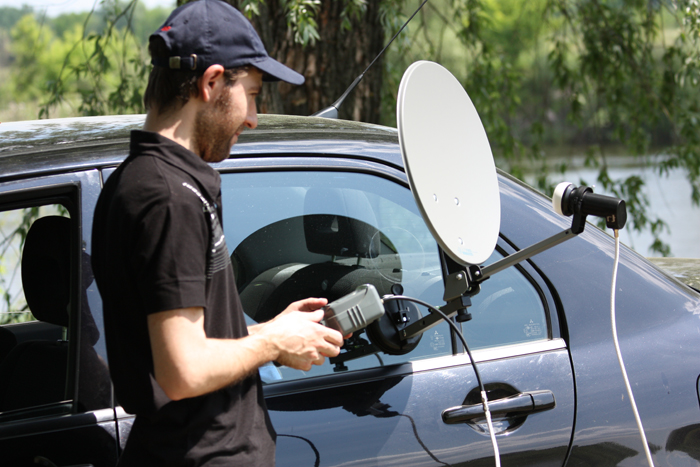

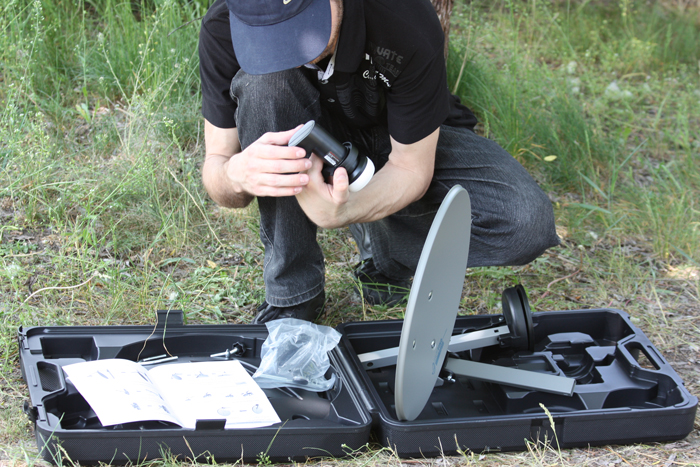

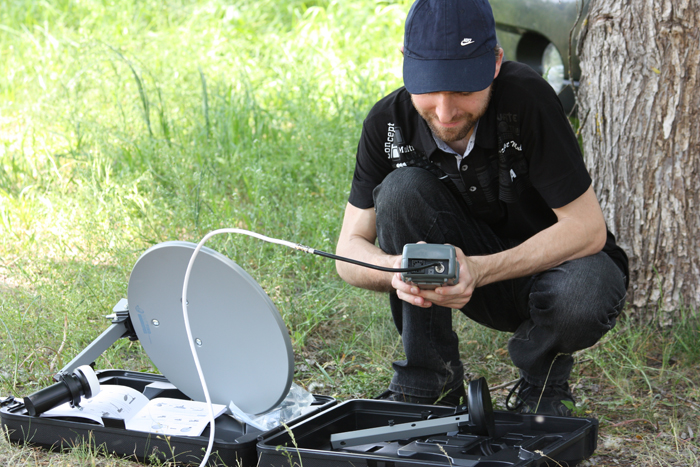

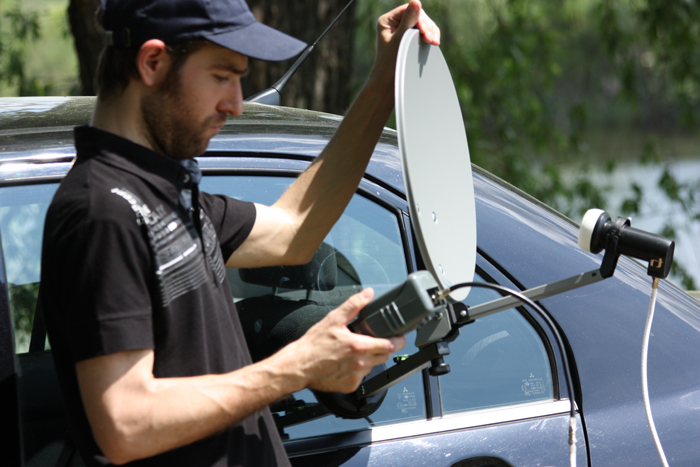

Не буду описывать весь процесс настройки в деталях, здесь все стандартно, в фотографиях посмотреть, как все выглядело.

Отметим, для настройки антенны на нужный спутник желательно иметь под рукой прибор для настройки спутниковых антенн, например, Openbox SF-5 или обычный Satfinder. Это значительно упростит сам процесс поиска и настройки.

Ниже приведены данные тестов, какие спутники удалось настроить, какие - нет. Замечу, что многое еще зависит от региона, где осуществляется прием. Нужные нам каналы были «выловлены» без особых проблем.

В начале теста с антенной были по очереди проверены три конвертора для линейной поляризации. Использовался сигнал со спутника Astra 4A (Sirius 4), 4.8° в.д., 11766H. Были получены следующие результаты:

  • Eurosat EHKF-3101A - 8,0-8,5 dB
  • Inverto Black ECO (IDLB-SINS40) - 8,5-9,0 dB
  • Inverto Black Ultra (IDLB-SINL40) - 9,5 dB

Таким образом, все три конвертора обеспечивают стабильный приём данного сигнала, с запасом. Однако очевидно, что Inverto Black Ultra лучше подходит для использования с портативной антенной, т.к. имеет бОльший запас, позволяющий принять более слабый сигнал, недоступный двум другим конверторам.

Поэтому дальнейший приём сигналов линейной поляризации производился на Inverto Black Ultra. Приём сигналов круговой поляризации (НТВ+ и Триколор - позиция 36° в.д.) проводился на конвертор Inverto Circular RED Classic (IDLR-SINR40).

Тестирование производилось в Сумской области, Украина. Ориентировочные географические координаты места тестирования - 51°23' с.ш., 33°30' в.д.

Далее приводим результаты приёма различных спутников с комментариями.

36E, Eutelsat W4/W7
Спутник W7 имеет более сильный сигнал и проблем с приёмом нет абсолютно, как для DVB-S, так и для DVB-S2.
11785R - 10,0 dB
11823R (DVB-S2) - 10,0 dB
11804L (DVB-S2) - 11,5 dB
W4 «светит» слабее, но сигнала более чем достаточно для приёма всех SD каналов НТВ+ и Триколор ТВ.
12111L - 9,0 dB
12265L - 8,5 dB
12322R - 8,0 dB

Единственный сложный транспондер - 12073L с HD каналами НТВ+. Он принимался с сигналом 8 dB, но из-за DVB-S2 это было на грани, периодически сигнал срывался. Для DVB-S такого сигнала достаточно для стабильного приёма.

4.8E, Astra 4A (Sirius 4)
Как уже отмечалось, сигнал в европейском луче достаточно сильный и частоты 11766H, 12073H и 12130V принимаются с запасом.

4W, Amos 2/3
Пакет Интера с Amos 3, 11389H принимался с хорошим запасом - 9,5 dB. А вот пакеты с Amos 2, 10722H и 10759H имеют более слабый сигнал - 5,5 dB и принимаются на грани. Картинка периодически "сыпала".

13E, Hot Bird 6/8/9
Приём спутников Hot Bird оказался не столь успешным.
К сожалению, не удалось принять наиболее интересные частоты - 11034V и 12597V.
При выборочной проверке удалось принять отдельные транспондеры, например 11137H и 11604H с сигналом 6,0 dB, что практически на грани приёма. С аналогичным сигналом удалось принять несколько транспондеров пакета Sky Italia.

9E, Eurobird 9A
Не удалось принять пакеты Платформы HD.

0.8W, Thor 5/6
С хорошим сигналом принимается широкий европейский луч:
11747H - 9,5 dB
11919V - 9,5 dB

19.2E, Astra 1
Принимаются не все, но многие транспондеры, например 11509V, 11538V, 12188H, 12545H.
Транспондеры с открытыми HD каналами в DVB-S2 принять не удалось.

23.5E, Astra 3B
Была безуспешная попытка принять сигналы в широком луче.
В частности, проверялись сигналы 11914H и 12168V, но сигнал недостаточен для приёма.

31,5E, Astra 1G
Сигнал на частотах 12090V (Astra) и 12304H (Поверхность-Укркосмос) достаточен для приёма.

39E, Hellas Sat 2
Сигнал пакета Укркосмос на 11512H не принимается.

Кроме выбора хорошего конвертора, результаты приёма зависят также от чувствительности ресивера. По возможности, в будущем результаты приёма с различными ресиверами будут добавлены к данному материалу.

При оценке результатов также следует учитывать, что сигналы большинства европейских спутников сильнее на западе страны и слабее на востоке. Не исключено, что ближе к западу Украины удастся успешно принять спутники Hot Bird и пакет Платформа HD.

В интернете на форуме также встречал информацию о тестировании портативной антенны. Успехи «камрада» впечатлили.

Ну вот в общем то и все.

Выходной удался.
