Выбор недорогого спутникового HD ресивера.

Вступление

В век бурного развития информационных технологий, рынок спутникового телевидения активно насыщается разнообразными, современными моделями цифровых ресиверов для приема каналов высокой четкости. Если несколько лет назад HD приемник мог себе позволить человек с «толстым» кошельком, либо по-настоящему «отчаянный» любитель спутникового приема, то современный рынок предлагает большой выбор, как среди дорогих, так и бюджетных моделей.

Такое разнообразие стало возможным благодаря развитию микроэлектроники и использованию микроэлектронных средств в изделиях бытового назначения. Применение современных микроэлектронных компонентов приводит не только к повышению надежности изделий и наращиванию технических возможностей, а и к ощутимому снижению их стоимости, к сокращению потребляемой мощности и уменьшению габаритных размеров. Стремительное развитие и наполнения рынка однокристальными микроконтроллерами, позволило многократно сократить срок от разработки до производства, предать принципиально новые, расширенные функциональные возможности, повысить модифицируемость и адаптивность современных, спутниковых HDTV ресиверов.

Сегодня мы не будем затрагивать сектор дорогих, топовых моделей. Ведь вся их техническая мощь подвластна в основном профессионалам и специалистам. Человек же, который просто хочет отдохнуть у экрана ТВ, использует лишь небольшую долю возможностей, заложенных в дорогостоящее оборудование. Поэтому остановимся на бюджетном рынке HD ресиверов. В настоящее время их разнообразие заставляет задуматься, на какой же модели остановить свой выбор.

Рассмотрим сразу несколько моделей низшего ценового диапазона и попробуем разобраться, за счет чего производитель пытается добиться приемлемой цены и завоевать интерес потенциального покупателя.

Обзор чипсетов

Из всего разнообразия мы выбрали четыре модели спутниковых ресиверов:

  • SkyPrime HD,
  • Orton HD X405p,
  • GI S-2038 CI,
  • U2C S+ Maxi HD.

Три первых HD ресивера построены, можно сказать на народном чипе от хорошо известной ALi Corporation, а в основу ресивера U2C S+ Maxi HD заложена новая, как нам кажется перспективная, интегральная схема от компании SUNPLUS.

Компания ALi Corporation, ранее известна как - Acer Laboratories. Компания основана в 1987 году со штаб-квартирой на Тайване. Один из ведущих поставщиков интегральных схем для многих сегментов рынка электроники, в том числе и для спутниковых ресиверов.

Продукция ALi Corporation отличается прекрасным качеством изготовления, надежностью и высокой степенью интеграции.

Первая тройка построена на чипе Ali M3606C (Full HD 1080P H.264).

M3606C – это чип высокой степени интеграции для ресиверов цифрового телевидения (STB - set-top-box) с поддержкой сети. M3606C включает в себя: двуядерный, высокопроизводительный 32-битный RISC-процессор, поддержку двух USB 2.0 HOST интерфейсов, видео декодеры высокого разрешения MPEG2 и H.264, графический движок, Ethernet, TV encoder и HDMI транслятор.

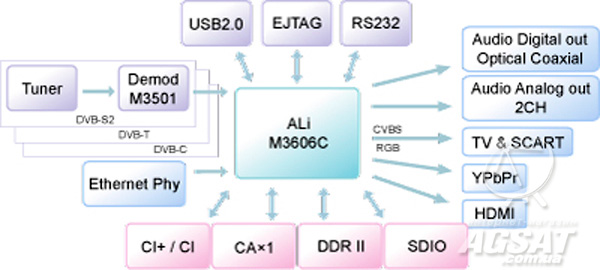

Ali M3606C

Характеристика Ali M3606C:

  • поддержка 16 бит DDRII SDRAM 800;
  • поддержка последовательной флэш-памяти разных объемов;
  • поддержка CI / CI + интерфейсов;
  • поддержка интерфейсов смарт-карт;
  • MPEG-2 MP @ HL видеодекодер;
  • AVC/H.264 HP@L4.1 видеодекодер;
  • поддержка MPEG4 ASP;
  • ускоритель декодирования JPEG;
  • поддержка 4 Видео ЦАП, может выводить YPbPr и CVBS одновременно;
  • встроенный DVI и HDMI с HDCP;
  • поддержка Full HD выхода;
  • MPEG-1 слои I, II и PCM микширование;
  • IEC958 S / PDIF цифровой выход;
  • цифровое управление звуком и регулировка громкости;
  • поддержка микширования Dolby и Dolby Prologic2 в 2 канала;
  • поддержка 2 канала HE-AAC V1;
  • встроенный ЦАП 2 аудиоканала;
  • встроенный двуядерный 32-битный процессор;
  • debug блок с интерфейсом EJTAG;
  • два USB 2.0 хост-интерфейса;
  • 10/100 Mbps Ethernet MAC с RMII;
  • 2 набора UART интерфейса (Universal asynchronous receiver/transmitter);
  • интерфейс SDIO;
  • поддержка OTP;
  • LQFP (Low Profile Quad Flat Package) 256 выводов.

Ali M3606C – готовое решение для полнофункциональных DVB-S2/C/T ресиверов с CI / CI+ интерфейсом.

Sunplus Technology Co., Ltd., созданная в 1990 году, является ведущим поставщиком мультимедийных ИС для DVD / CD - плееров, в том числе автомобильных и портативных, а также интегральных схем для HD Set-Top-Box.

Вместе с тем Sunplus специализируется на высокоскоростных устройствах ввода / вывода IP, высокопроизводительных преобразователях данных IP (АЦП / ЦАП / AFE) и развивает IP для широкого спектра приложений в бытовых и портативных устройствах. Sunplus имеет солидный послужной список, обеспечивающий высококачественные и оптимизированные IP решения для массового производства.

Штаб-квартира Sunplus находится в Тайване. Компания имеет офисы обслуживания в Шанхае, Шэньчжэне и Чэнду.

Спутниковый ресивер U2C S+ Maxi HD построен на чипе SPHE1512A от компании Sunplus.
SPHE1512 – высокой интеграции ИС для нового поколения цифровых ресиверов высокой четкости. Составными частями экономически эффективного SPHE1512 являются:

  • высокопроизводительный 32-разрядный RISC процессор;
  • мультиформатный видео декодер высокого разрешения;
  • высокопроизводительный аудио декодер;
  • декодер статических изображений;
  • графический процессор; демультиплексор транспортных потоков;
  • контроллер памяти DDR3 с высокой пропускной способностью;
  • высокоскоростные USB2.0 хосты, периферические системы и т.д.

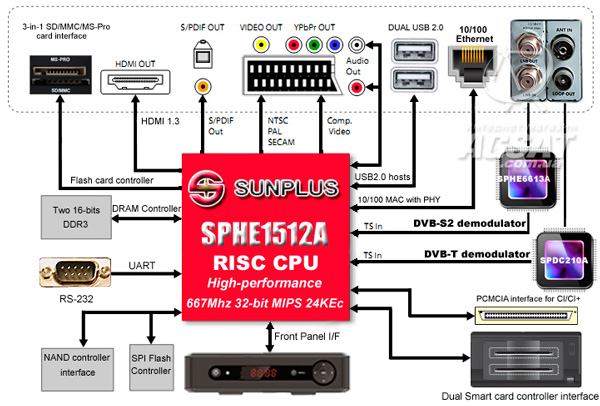

Sunplus SPHE1512

Характеристика Sunplus SPHE1512:

RISC CPU

  • High-performance 667Mhz 32-bit MIPS 24KEc

DRAM Controller

  • Поддержка до двух 16-бит DDR3

Video Decoder

  • MPEG-2 MP@HL / MP@ML
  • MPEG-4 ASP
  • H.264 MP/HP@L4.1
  • VC-1 WMV-9 AP@L3
  • Real Video, FLV, DivX 3.11/4.12/5/6/HD

Audio Decoder

  • MPEG-1 Layer I/II/III, MPEG-2 Layer II audio
  • Dolby Digital (AC-3) and Dolby Digital Plus (E-AC-3)
  • MPEG-2 AAC-LC and MPEG-4 HE-AAC audio
  • WMATM and WMA-pro
  • Dolby MS10, RealAudio, DTS

Video Output

  • Quad 14bits@148.5Mhz video DAC outputs
  • TV encoder for analog video output – support
  • NTSC / PAL / SCART-RGB / YPbPr
  • HDMI 1.3 transmitter with HDCP

Audio Output

  • Embedded 2-ch 24-bit audio DAC analog output
  • 5.1ch I2S interface
  • IEC958/SPDIF output

Still Image Decoder

  • Motion JPEG, JPEG, PNG

Graphics Engine

  • 2D graphics

OSD and Graphics display layers

  • OSD and Graphics display layers are two independent and identical layers with the same features

Video Mixer

  • Supports the mixing of the video processing display layer, Subtitle layer, Graphics display layer and OSD display layers
  • Supports pixel based alpha blending

I/O Processor

  • IR Receiver/transmitter
  • I2C host
  • System level power management

Transport Stream De-multiplexer

  • Dual serial MPEG-2 TS input interfaces.

SPI Flash Controller

  • Supports 1-bit or 2-bit SPI flash memory

Периферийные устройства

  • Dual USB2.0 with PHY embedded
  • PCMCIA interface for CI/CI+
  • NAND controller interface
  • UART
  • Dual Smart card controller interface
  • 3-in-1 SD/MMC/MS-Pro card interface
  • 10/100 MAC with PHY

HDMI 1.3 Transmitter

  • HDCP decryption with embedded HDCP key
  • Support video resolution up to 1080p
  • Supports PCM or audio bitstream transmission

Разное

  • Supports AES crypto engine for PVR content protection application
  • 3.3V and 1.0V power supplies
  • 5V I/O tolerance
  • LQFP216/LQFP256 (with e-pad)

Sunplus SPHE1512A – готовое решение для цифровых ресиверов. Обладает богатым функционалом и малым энергопотреблением.
