Невидимый фундамент 4G и 5G: почему кабель и коннекторы важнее модема

Мы привыкли оценивать качество мобильного интернета по "палочкам" на экране смартфона или модели роутера. Покупаем дорогой модем, ожидаем космических скоростей, а получаем нестабильную связь, которая пропадает во время дождя. Почему так происходит?

Секрет кроется в физике процесса: даже самый мощный репитер превратится в кусок пластика, если сигнал "потеряется" по дороге от антенны. По подсчетам инженеров, из-за неправильного кабеля вы теряете до 70% мощности сигнала — это как пытаться пить коктейль через забитую трубочку.

Чтобы собрать надежную систему усиления, не обойтись без качественной коммутации. Именно ВЧ разъёмы и переходники для систем связи отвечают за создание замкнутой электрической цепи без критических потерь. В этом материале разберёмся, как построить архитектуру связи, которая будет работать годами, и почему экономить на "проводах" — это самая дорогая ошибка.

Эволюция скоростей: от голоса до гигабайтов

История мобильной связи — это гонка за шириной канала. Если в 80-х годах аналоговый 1G позволял лишь говорить, то с появлением 2G мы получили цифровое качество и SMS. Настоящий прорыв произошёл с 3G и 4G, которые принесли высокоскоростной интернет и мультимедиа.

Сегодня, когда мы стоим на пороге массового внедрения 5G с его сверхскоростями и интернетом вещей (IoT), требования к физической среде передачи данных выросли экспоненциально. Современные технологии, такие как массивные MIMO и умные антенны, работают на высоких частотах.

Критический момент: чем выше частота, тем быстрее затухает сигнал в некачественном проводнике. Например, диапазон LTE2600 (Band 7) теряет на 40% больше мощности в RG-58 по сравнению с LTE800 (Band 20) на той же длине кабеля. Поэтому старое телевизионное оборудование здесь бессильно.

Магия импеданса: почему телевизионный кабель "убивает" мобильный сигнал

Существует распространённый миф: "Кабель он и в Африке кабель". Это приводит к тому, что люди пытаются подключить 4G-антенну обычным белым телевизионным коаксиальным проводом. Результат — система не работает.

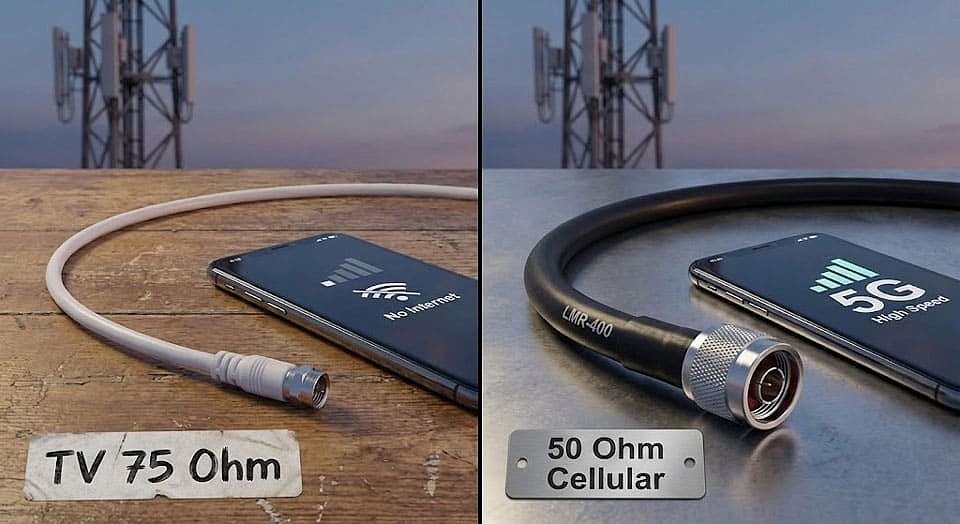

Дело в том, что существует два стандарта волнового сопротивления:

• 75 Ом — стандарт для телевидения, где важно передать сигнал на большое расстояние с минимальными потерями, но при низкой мощности.
• 50 Ом — стандарт для радиосвязи (Wi-Fi, GSM, LTE, 5G). Он обеспечивает баланс между низкими потерями и способностью передавать высокую мощность без перегрева.

В профессиональной радиотехнике и системах усиления основой магистралей является ВЧ кабель 50 Ом для систем мобильной связи, который гарантирует согласование антенны с приёмником.

Что происходит при несоответствии? Если использовать кабель 75 Ом вместо 50 Ом, возникает эффект рассогласования: часть сигнала отражается назад, коэффициент стоячей волны (КСВ) растёт, а полезный сигнал просто рассеивается в виде тепла.

Что такое КСВ простыми словами

Коэффициент стоячей волны (КСВН или SWR) — это показатель того, насколько хорошо антенна "съедает" сигнал, поступающий от модема. Идеальное значение — 1:1 (вся энергия идёт в эфир).

В реальности допустимые значения:

• 1:1 до 1.5:1 — отлично (потери до 4%);
• 1.5:1 до 2:1 — приемлемо (потери до 11%);
• 2:1 и выше — критично (потери более 15%, возможно повреждение усилителя).

Неправильный кабель или разъём могут поднять КСВ до 3:1, и тогда половина мощности вашего модема просто греет воздух.

Анатомия правильного кабеля

Качественный коаксиальный кабель — это сложный "сэндвич". Центральная жила (чаще медная) передаёт сигнал, диэлектрик из вспененного полиэтилена обеспечивает геометрию и импеданс, а экран (фольга плюс оплётка) защищает от внешних помех.

Сравнение популярных типов:

Тип кабеля	Диаметр	Затухание (дБ/10м на 2 ГГц)	Гибкость	Макс. длина трассы	Цена (грн/м)
RG-58	5 мм	1.8 дБ	Высокая	До 5 м	15-25
RG-213	10.3 мм	0.9 дБ	Средняя	До 15 м	30-50
LMR-400	10.3 мм	0.7 дБ	Средняя	До 30 м	50-80
Фидер 1/2″	12.7 мм	0.4 дБ	Низкая (жёсткий)	До 50+ м	120-200

Выбор конкретного типа зависит от длины трассы:

1. RG-58: Гибкий, тонкий. Идеален для коротких пигтейлов (до 3-5 метров) или соединения внутри помещения.
2. RG-213: "Золотая середина". Имеет меньшее затухание, используется на базовых станциях и трассах средней длины.
3. Фидеры (1/2″, 7/8″): Жёсткие кабели с гофрированной медной оболочкой. Это магистральные решения для передачи сигнала на десятки метров без потерь.
4. LMR-серия: Современная альтернатива фидерам. Гибкие, но со сверхнизкими показателями потерь (Low Loss), что критично для частот 4G и 5G.

Частотные диапазоны и выбор кабеля

Украинский 4G работает в нескольких основных диапазонах:

• LTE800 (Band 20) — Киевстар, Vodafone. Дальнобойный, но более медленный. Менее критичен к качеству кабеля.
• LTE1800 (Band 3) — все операторы. Баланс между покрытием и скоростью.
• LTE2600 (Band 7) — lifecell, Киевстар. Быстрый, но на короткие дистанции. Здесь кабель должен быть максимально качественным!

Правило: если ваша антенна настроена на Band 7 (2600 МГц), используйте LMR-400 или фидер даже на расстоянии 10 метров. RG-58 "съест" до 30% сигнала.

Соединяем правильно: коннекторы, адаптеры и переходники

Если кабель — это вена системы, то коннекторы — это клапаны. Даже лучший кабель потеряет свою эффективность, если соединение выполнено "на скрутках". ВЧ разъёмы, как и кабели, должны иметь сопротивление 50 Ом.

В вашей системе могут быть такие разъёмы:

• N-type: Самый популярный разъём для внешних антенн и репитеров. Массивный, влагозащищённый, надёжный. Бывает "male" (штырь, внутренняя резьба) и "female" (гнездо, наружная резьба).
• SMA: Миниатюрный разъём, который обычно стоит на самих 4G-роутерах. Имеет две версии: стандартную (SMA) и обратную (RP-SMA, где штырь и гнездо поменяны местами).
• FME: Удобен тем, что тонкий штекер можно легко протянуть через узкие отверстия в стенах, а затем через переходник подключить к оборудованию.
• BNC и TNC: Используются реже, имеют байонетную фиксацию (поворот и щелчок), что удобно для быстрого монтажа измерительных приборов, но не всегда подходит для стационарных систем усиления.

Нюансы монтажа: обжим против пайки

Как соединить разъём с кабелем? Существует несколько методов, но в системах усиления связи чаще всего используют обжим (crimping) и накручивание.

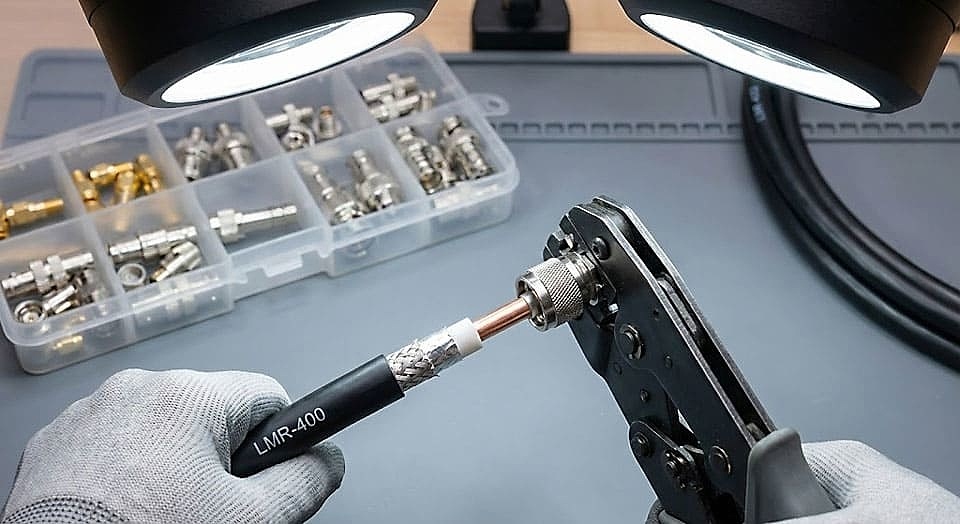

Метод обжима требует специального инструмента — кримпера. Это самый надёжный способ для серийного монтажа: контакт получается герметичным и прочным. Однако, любой дефект при обжиме, например, недожатая гильза, приведёт к потере контакта при малейшем физическом воздействии или перепаде температур.

Пайка обеспечивает отличный электрический контакт, но требует высокой квалификации. Перегрев кабеля может расплавить диэлектрик, нарушив соосность жилы и изменив волновое сопротивление.

Накручиваемые разъёмы (screw-on) — компромиссный вариант для DIY-монтажа. Не требуют инструмента, но имеют худший контакт и склонны к раскручиванию от вибраций.

Важный момент: перепады температур, высокая влажность и обледенение требуют не только качественной наружной оболочки кабеля, устойчивой к ультрафиолету, но и тщательной герметизации всех уличных соединений термоусадкой или специальной лентой (self-amalgamating tape).

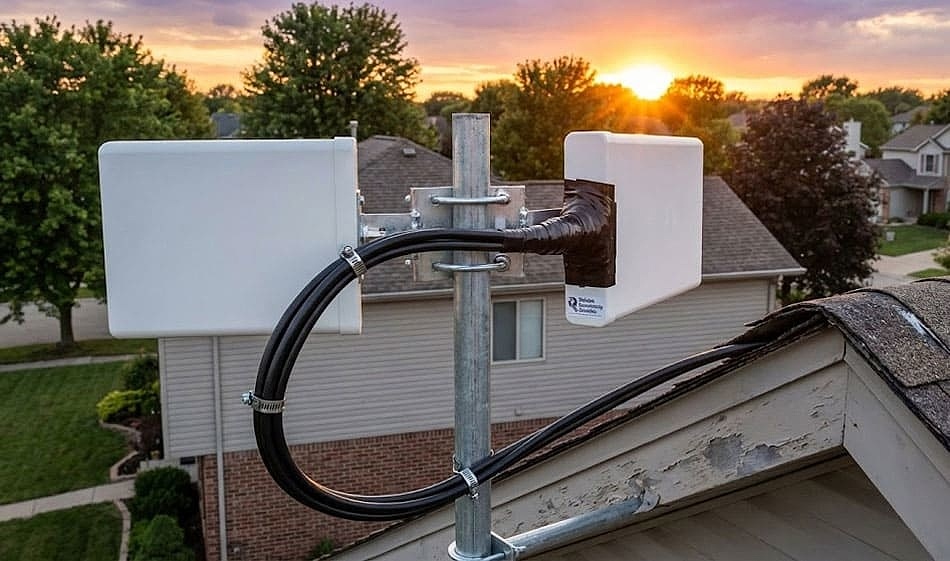

Как самостоятельно подключить антенну: пошаговая инструкция

Имеете антенну, роутер с SMA-разъёмами и желание собрать всё собственноручно? Вот алгоритм для трассы до 10 метров.

Инструменты и материалы

Нужно:

• Кабель LMR-400 или RG-213 нужной длины + запас 1 м.
• Разъёмы: 2× N-female (под антенну) или 2× SMA-male (под роутер).
• Переходники при необходимости (например, N-male → SMA-female).
• Кримпер или паяльник (60 Вт).
• Бокорезы, стриппер для снятия изоляции.
• Термоусадка 3 размеров или герметизирующая лента.
• Кабельные стяжки для крепления к мачте.

Опционально: мультиметр для проверки короткого замыкания, SWR-метр для измерения КСВ (но это уже профессиональный уровень).

5 шагов к стабильному сигналу

Шаг 1. Планирование трассы. Кабель должен идти максимально прямо, без резких перегибов (радиус изгиба для LMR-400 — минимум 5 см). Избегайте укладки рядом с силовыми проводами 220В — они создают помехи.

Шаг 2. Подготовка кабеля. Снимите 2-3 см внешней оболочки, расплетите экранную оплётку, загните её наружу. Снимите 1 см внутренней изоляции, оголив центральную жилу. Критично: не повредите диэлектрик под ней!

Шаг 3. Монтаж разъёма:

• Для обжима: вставьте жилу в центральный пин, гильзу экрана наденьте на оплётку, обожмите кримпером в два этапа (сначала экран, потом центр).
• Для накручивания: наденьте корпус разъёма на кабель, вставьте жилу в контакт, закрутите корпус до упора.

Шаг 4. Герметизация. Наденьте термоусадку на место соединения, прогрейте строительным феном. Если соединение на улице — дополнительно обмотайте герметизирующей лентой.

Шаг 5. Проверка и подключение. Мультиметром проверьте, нет ли короткого замыкания между центральной жилой и экраном (должен показать "обрыв"). Подключите к антенне и роутеру, закрепите кабель стяжками через каждые 30-40 см.

Лайфхак: если роутер имеет два антенных входа (MIMO), подключайте оба — скорость возрастёт на 30-50%.

Как понять, что кабель — причина проблем

Не всегда очевидно, что именно кабель "душит" ваш 4G. Симптомы могут напоминать проблемы с оператором или роутером.

Симптомы неправильного соединения

Признак 1: Скорость упала после установки антенны

Парадокс: подключили крутую панельную антенну 18 дБи, а скорость с 20 Мбит/с упала до 5 Мбит/с. Это классика рассогласования. Проверьте, правильный ли кабель (50 Ом?), не окислились ли разъёмы.

Признак 2: Сигнал есть, но интернет тупит

Смартфон показывает 4 "палочки", а страницы не загружаются. Возможная причина — высокая задержка (ping) из-за отражения сигнала в кабеле. КСВ выше 2:1 создаёт "эхо-эффект".

Признак 3: Связь пропадает в дождь/мороз

Вода просочилась в соединение, замкнув экран на жилу. Или обратная ситуация — на морозе дешёвая термоусадка растрескалась, и контакт пропал.

Признак 4: Роутер перегревается

КСВ более 3:1 заставляет усилитель роутера работать на пределе, отражённая мощность нагревает компоненты. Это может привести к выходу из строя 4G-модуля.

Признак 5: Скорость разная в разных комнатах

Если кабель лежит рядом с источниками помех (микроволновка, вайфай-роутер на 2.4 ГГц), экранирование может не справляться. Особенно это заметно на старых кабелях с однослойным экраном.

Измерение КСВ: когда нужен специалист

Домашними методами точно измерить КСВ сложно. Если подозрения подтверждаются (скорость не соответствует ожидаемой, роутер греется), стоит вызвать установщика с профессиональным оборудованием:

• анализатор спектра покажет уровень сигнала на разных частотах;
• SWR-метр измерит коэффициент стоячей волны;
• рефлектометр (TDR) найдёт место обрыва или короткого замыкания в кабеле.

Стоимость вызова — 500-1500 грн, но это дешевле постоянной замены роутеров, выходящих из строя из-за неправильной коммутации.

Распространённые ошибки и как их избежать

Из опыта монтажников, 80% проблем возникает из-за 5 типичных ошибок:

Ошибка 1: Использование телевизионного кабеля (75 Ом)

• Последствие: КСВ до 4:1, потеря до 60% мощности.
• Решение: Купить RG-213 или LMR-400 (50 Ом), перемонтировать.

Ошибка 2: Слишком длинный RG-58

• Последствие: На 15 метрах потери достигают 5-7 дБ (сигнал слабеет в 3-5 раз).
• Решение: Для трасс более 5 м использовать LMR-400 или фидер.

Ошибка 3: Негерметичное уличное соединение

• Последствие: Через месяц окисление контактов, связь пропадает.
• Решение: Обязательная термоусадка + герметик или self-amalgamating tape.

Ошибка 4: Смешивание разъёмов SMA и RP-SMA

• Последствие: Физически кабель вкручивается, но контакта нет (штырь упирается в штырь).
• Решение: Проверить тип разъёма на роутере (часто RP-SMA), купить правильный.

Ошибка 5: Укладка кабеля вдоль силовых проводов

• Последствие: Помехи 50 Гц, ошибки в передаче данных, отключение связи при включении мощных приборов.
• Решение: Расстояние минимум 30 см, или экранированная гофра.

Ошибка 6: Перегиб кабеля под острым углом

• Последствие: Нарушение геометрии диэлектрика, изменение импеданса на участке, КСВ локально растёт.
• Решение: Радиус изгиба — минимум 10 диаметров кабеля (для LMR-400 это ~10 см).

Ошибка 7: Экономия на переходниках

• Последствие: Дешёвые китайские адаптеры с AliExpress имеют сопротивление 60-80 Ом вместо 50, добавляют потери 1-2 дБ на каждый.
• Решение: Брать переходники проверенных брендов (Amphenol, Times Microwave) или от специализированных поставщиков.

Чек-лист перед включением:

• ✅ Кабель 50 Ом (написано на оболочке).
• ✅ Разъёмы затянуты от руки + ещё 1/4 оборота ключом.
• ✅ Уличные соединения герметизированы.
• ✅ Кабель не лежит рядом с 220В.
• ✅ Нет резких перегибов.
• ✅ Проверено мультиметром на КЗ.

FAQ: Ответы на топ-вопросы

Вопрос 1: Можно ли использовать кабель RG-6 (телевизионный) для 4G?

Нет. RG-6 имеет импеданс 75 Ом, что приведёт к рассогласованию и потерям до 50% мощности. Для 4G/5G нужен только кабель 50 Ом.

Вопрос 2: Сколько стоит ВЧ кабель для 4G антенны?

Зависит от типа: RG-58 — 15-25 грн/м, RG-213 — 30-50 грн/м, LMR-400 — 50-80 грн/м, фидер 1/2″ — 120-200 грн/м. Для стандартной установки (10 метров LMR-400 + разъёмы) бюджет — около 1000-1500 грн.

Вопрос 3: Какая максимальная длина кабеля для 4G?

Теоретически неограниченная, но практически:

• RG-58: до 5 м (потери 1.8 дБ/10 м).
• LMR-400: до 30 м (потери 0.7 дБ/10 м).
• Фидер 1/2″: до 50+ м (потери 0.4 дБ/10 м) При длине более 20 м стоит рассмотреть установку репитера.

Вопрос 4: Нужна ли грозозащита на кабель 4G антенны?

Если антенна установлена на высоте более 10 метров или в местности с частыми грозами — обязательно. Грозозащитный разрядник (gas discharge tube) стоит 200-500 грн, но спасёт роутер от сгорания при попадании разряда в антенну.

Вопрос 5: Как проверить качество кабеля в магазине?

• Посмотрите маркировку на оболочке (должно быть указано: тип, 50 Ом, производитель)
• Согните кабель: качественный — упругий, дешёвый — ломается или трещит
• Взвесьте метр кабеля: LMR-400 весит ~180 г/м, подделки — до 120 г/м (экономят медь)
• Попросите сертификат соответствия

Вопрос 6: Что лучше — обжим или пайка разъёмов?

Для стационарных систем — обжим (надёжнее, быстрее, меньше шансов перегреть диэлектрик). Пайку используют для ремонта или когда нет кримпера. Накручиваемые разъёмы — компромиссный вариант для любителей.

Вопрос 7: Можно ли подключить одну антенну на два роутера?

Да, через сплиттер (разветвитель) 50 Ом. Но каждый выход теряет 3 дБ мощности (сигнал делится пополам). Лучше использовать антенну MIMO с двумя выходами или ставить две отдельные антенны.

Инвестиция в стабильность

Сборка системы мобильной связи — это конструктор, где каждая деталь имеет значение. Использование качественного 4G оборудования, включая правильные кабели и переходники, гарантирует не только высокую скорость загрузки файлов или стриминга, но и безопасность и стабильность соединения.

Экономия на кабеле RG-58 вместо качественного 50-омного фидера или использование дешёвых телевизионных переходников приведёт к тому, что сигнал просто "затухнет" в проводах, не дойдя до вашего модема. Правильный подбор компонентов позволяет эффективно использовать ресурсы, избегая лишних затрат на постоянный ремонт или замену оборудования в будущем.

Итог: если ваша цель — стабильный 4G со скоростью 50+ Мбит/с даже в отдалённых районах, не жалейте 1500-2000 грн на качественный кабель и монтаж. Это тот случай, когда "скупой платит дважды" — сначала за дешёвый RG-58, потом за новый роутер, сгоревший от высокого КСВ.

Помните: надёжная связь начинается не с нажатия кнопки "Connect", а с грамотно подобранного кабеля и профессионально смонтированного разъёма.
