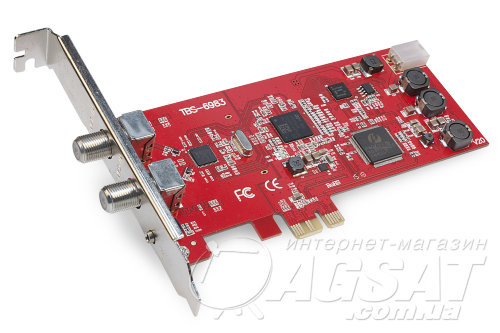

TBS6983 Professional DVB-S2 Dual Tuner PCIe Card

Описание TBS6983 Professional DVB-S2 Dual Tuner PCIe Card

Плата TBS6983 снята с производства. Ей на замену выпускаются 2-входовая TBS6903 и 4-входовая TBS6908 с аналогичными чипами и характеристиками.

TBS6983 - DVB-плата для энтузиастов и профессионалов спутникового приёма. Плата обладает самой широкой на сегодня поддержкой спутниковых стандартов DVB-S и DVB-S2, включая приём режимов Multistream и ACM/VCM, модуляций 16/32APSK, Generic stream, широкого диапазона символьных скоростей (Symbol Rate) от 200 до 67500, а также быстрый и качественный слепой поиск. TBS6983 позволяет принимать каналы и потоки данных с битрейтом до 190 Мбит/с.

В полной мере все возможности TBS6983 раскрываются благодаря глубокой поддержке всего функционала платы в известном ПО CrazyScan и других программах, работающих через его StreamReader.dll - TS Reader, IQmonitor, EBSpro. На плате установлен демодулятор последнего поколения STV0910ADB, который обладает режимом быстрого аппаратного слепого поиска, скорость которого в разы выше, чем на других демодуляторах. Этот режим поддерживается в CrazyScan (опция BlindScan2 во вкладке "Транспондеры").

В связке с топовым демодулятором последнего поколения STV0910ADB работает и новый чип тюнера STV6120, в результате TBS6983 имеет чувствительность выше, чем платы на чипах предыдущего поколения на демодуляторах STV090x. Кроме того, захват сигнала происходит быстрее и стабильнее. TBS6983 имеет два входа, позволяя одновременно, например, на одном входе сканировать каналы или вести просмотр, а на втором - производить слепой поиск.

В устройстве используются чипы сдвоенных тюнера и демодулятора, поэтому существуют незначительные ограничения на значение Symbol Rate при одновременном приёме TS-потоков на обоих входах. В таблице указаны максимальные значения SR при использовании одного и двух входов соответственно.

Плата поддерживается как в Windows, так и в Linux. Может также использоваться в серверах IPTV и стриминга. Рекомендуется использовать свежие версии драйверов, доступные на сайте производителя.

Необходимая конфигурация компьютера определяется режимом использования платы. Для приёма и ретрансляции в сеть, а также для работы в ПО CrazyScan и слепого поиска достаточно минимальных требований, а для просмотра телеканалов, в зависимости от кодека (MPEG-2/H.264/H.265) и разрешения (SD/HD/UHD) потребуется соотвествующая поддержка кодеков от графического адаптера для аппаратного декодирования, или соответствующая мощность основного процессора для программного декодирования (например для просмотра фидов в формате 4:2:2).

Для просмотра телеканалов можно использовать популярные программы

• DVB Dream,
• ProgDVB,
• SmartDVB
• и другие.

Рекомендуется использовать последнюю версию набора кодеков K-Lite Codec Pack.

TBS6983 также может быть использована для приёма со спутника широковещательных сервисов передачи данных. В частности, TBS6983 является рекомендуемой платой для приёма сервиса EUMETCast - централизованной системы распространения данных о погоде и климате, которые принимаются с метеоспутников.

Характеристики:

• Интерфейс: PCI Express x1
• Частотный диапазон: 950~2150 МГц
• Уровень входного сигнала: -69~-23dBm
• Символьная скорость: 200~67500 Ксимв/с
• Демодуляция DVB-S: QPSK
• Демодуляция DVB-S2: QPSK, 8PSK, 16APSK, 32APSK
• Режимы DVB-S2: CCM/ACM/VCM/Generic stream
• Чип демодулятора: STV0910ADB
• Чип тюнера: STV6120
• Максимальный битрейт принимаемого канала: 190 Мбит/с
• Слепой поиск: аппаратный, ускоренный
• Поддержка DiSEqC: 1.0, 1.1, 1.2, 2.x (зависит от ПО)
• Системные требования:
  - свободный слот PCI Express x1, x4, x8 или x16
  - ОС Windows XP / Vista/ 7/8/10, Linux
  - cпутниковая антенна и конвертер

Характеристики TBS6983 Professional DVB-S2 Dual Tuner PCIe Card

Комплект поставки TBS6983 Professional DVB-S2 Dual Tuner PCIe Card

• DVB-плата TBS6983
• пульт ДУ
• внешний ИК-приёмник
• переходник питания
• планка для установки в низкопрофильный корпус
• диск с ПО
