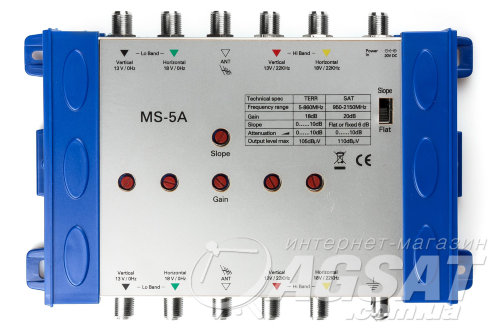

Усилитель для мультисвитчей Clonik MS-5A

Описание Усилитель для мультисвитчей Clonik MS-5A

Усилитель для мультисвичей Clonik MS-5A предназначен для компенсации потерь сигнала при использовании мультисвитчей.

Усилитель MS-5A может быть использован на входе в первый в каскаде (или единственный) мультисвитч при существенной длине кабеля от антенны - 50 метров и более. Установка усилителя перед мультисвитчом позволит снизить потери "качества сигнала" (SNR) при прохождении через мультисвитч и на кабеле до абонента. В таком варианте Clonik MS-5A может быть использован перед мультисвитчами с большим количеством входов (9, 10, 13 или 17) для усиления сигнала только с тех антенн, до которых проложен кабель большой длины.

Усилитель Clonik MS-5A имеет 5 проходных входов для сигналов - 4 входа для сигналов спутниковой ПЧ и 1 вход для эфирного сигнала.

Усилитель рассчитан на работу с Quattro конвертором для мультисвитчей, поэтому он не пропускает сигналы 22 кГц, а на всех спутниковых входах выдаётся напряжение питания 18В, в том числе на входах для вертикальной поляризации. Используйте с данным усилителем конвертор для мультисвитчей.

Для спутниковых сигналов Clonik MS-5A даёт усиление от 10 до 20 dB, которое плавно регулируется индивидуально по каждому входу. Также предусмотрено переключение режима коррекции наклона АЧХ в диапазоне 950-2150 МГц между режимами "плоский" и "наклон 6 dB". Режим действует одновременно на все входы. В зависимости от качества и толщины кабеля более высокие частоты (2150 МГц) ослабляются в кабеле сильнее, чем более низкие (950 МГц). Коррекция наклона АЧХ на усилителе позволяет компенсировать этот перекос.

Для эфирного сигнала в MS-5A предусмотрена плавная регулировка усиления от 8 до 18 dB, а также плавная регулировка коррекции наклона АЧХ от 0 до 10 dB в диапазоне от 5 до 860 МГц.

Характеристики Усилитель для мультисвитчей Clonik MS-5A

Комплект поставки Усилитель для мультисвитчей Clonik MS-5A

• усилитель MS-5A;
• блок питания;
• инструкция.
