Как работает PoE: подключаем питание и сеть по одному кабелю
Еще несколько лет назад установка сетевого устройства почти всегда означала две отдельные задачи: провести Ethernet-кабель для передачи данных и найти розетку для питания. Сегодня эту схему значительно упрощает технология PoE. Достаточно одного кабеля, чтобы одновременно подключить устройство к сети и обеспечить его электроэнергией. А инжектор РОЕ позволяет добавить такое питание даже в сеть, где обычный коммутатор не имеет PoE-портов.
Что такое PoE и зачем он нужен
PoE, или Power over Ethernet, — технология передачи питания через Ethernet-кабель. Она особенно полезна там, где сетевое оборудование устанавливается далеко от электрической розетки: на потолке, фасаде, мачте, в коридоре или техническом помещении.
Самые типичные примеры — IP-камеры, Wi-Fi точки доступа и VoIP-телефоны. Вместо отдельного блока питания каждое такое устройство получает энергию непосредственно через сетевое подключение. Это сокращает количество кабелей, упрощает монтаж и делает систему более аккуратной.
Как по одному кабелю проходят данные и питание
На первый взгляд может показаться, что передача электроэнергии и высокоскоростных сетевых сигналов по одному кабелю — противоречивая идея. На самом деле PoE использует особенности конструкции витой пары, благодаря которым постоянное питание можно передавать вместе с дифференциальными сигналами Ethernet.
В системе есть два ключевых участника:
- PSE (Power Sourcing Equipment) — оборудование, которое подает питание: PoE-коммутатор или инжектор;
- PD (Powered Device) — конечное устройство, получающее питание: камера, точка доступа, телефон и т.д.
Важно, что стандартный активный PoE не работает по принципу «подключил кабель — сразу подал напряжение». PSE сначала определяет, есть ли на другом конце совместимое PD, и только потом подает питание. Такой механизм защищает обычные сетевые устройства, не рассчитанные на PoE.
В результате пользователь видит простую схему: PoE-коммутатор → Ethernet-кабель → сетевое устройство. Внутри же происходит согласование параметров питания, передача данных и контроль потребления.
Чем отличаются стандарты PoE
С развитием сетевого оборудования росли и требования к мощности. Сегодня основными стандартами IEEE являются 802.3af, 802.3at и 802.3bt.
802.3af обеспечивает до 15,4 Вт на стороне источника, 802.3at (PoE+) — до 30 Вт. 802.3bt пошел дальше: для Type 3 предусмотрено до 60 Вт, а для Type 4 — до 90 Вт на стороне PSE. При этом мощность, фактически доходящая до устройства, меньше из-за потерь в кабеле.
Именно поэтому перед монтажом недостаточно просто увидеть на оборудовании надпись «PoE». Нужно сопоставить стандарт источника питания с требованиями конкретного устройства и учесть доступный PoE-бюджет коммутатора.
Как выглядит подключение на практике
Представим обычную IP-камеру, которую нужно установить у входа в здание. Розетка рядом отсутствует, зато в серверной установлен сетевой коммутатор.
Если это PoE-коммутатор, достаточно проложить один Ethernet-кабель от него к камере. Сетевое соединение обеспечивает передачу видеопотока, а PoE — питание самой камеры.

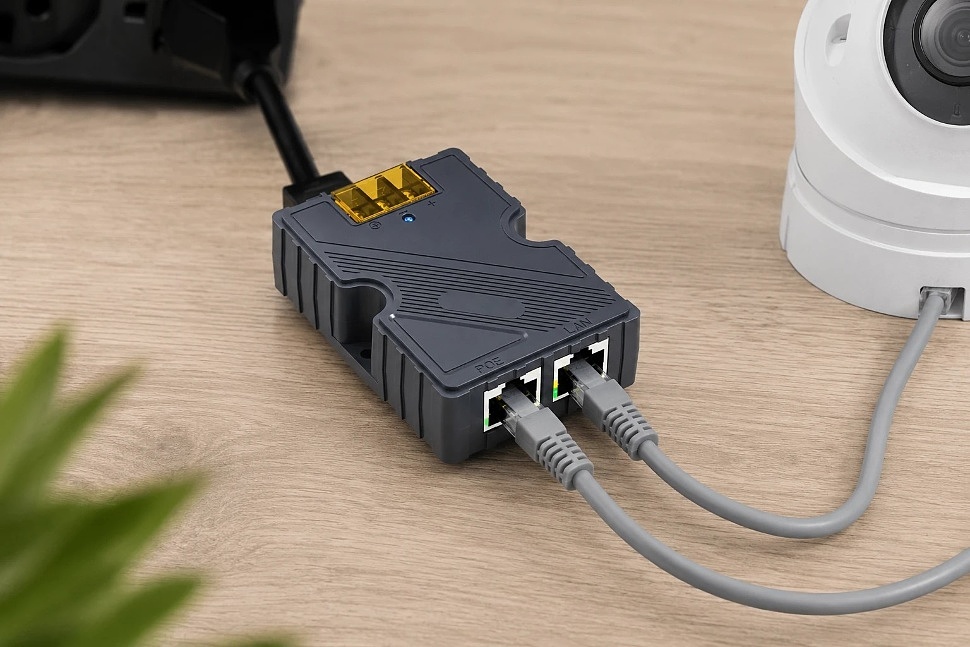

Если же коммутатор не поддерживает PoE, ситуацию решает инжектор РОЕ. Он устанавливается между обычным сетевым оборудованием и конечным устройством: получает данные от коммутатора, добавляет к Ethernet-соединению питание и передает все одним кабелем к камере.
Подобный подход удобно применять и для оборудования A-Radio, когда нужно организовать питание сетевого устройства без прокладки отдельной силовой линии — при условии совместимости конкретной модели с соответствующим PoE-стандартом.
Что учесть перед монтажом
Чтобы PoE-система работала стабильно, стоит заранее проверить несколько параметров:
- Стандарт PoE — 802.3af, 802.3at или 802.3bt.
- Необходимую мощность PD и общий PoE-бюджет источника.
- Качество Ethernet-кабеля, особенно при работе с более высокими уровнями мощности.
- Длину линии — для стандартного Ethernet-сегмента ориентиром является до 100 метров.
- Совместимость оборудования, если используется не стандартный, а пассивный PoE.
В итоге PoE — это не просто способ избавиться от одного кабеля. Это технология, которая позволяет иначе спроектировать сетевую инфраструктуру: централизовать питание, упростить монтаж и устанавливать оборудование там, где проложить отдельную электрическую линию сложно или нецелесообразно. Главное — правильно подобрать источник питания, стандарт и кабель. Тогда один Ethernet-кабель действительно становится одновременно и каналом связи, и линией питания.
