Пыль и влага в кабельной инфраструктуре: как защитить вводы и соединения от повреждений

В кабельной инфраструктуре слабым местом нередко становится не сам кабель или подключённое устройство, а обычное отверстие в стенке корпуса. Через него кабель входит в электрический шкаф, телекоммуникационную стойку, техническое помещение или герметичный бокс, а вместе с ним внутрь могут попадать пыль, влага и загрязнения. Без надлежащего уплотнения внешняя среда постепенно влияет на контакты, изоляцию и компоненты. Поэтому защита кабельных вводов от пыли и влаги начинается с правильно организованного прохода.

Влага, конденсат и пыль действуют по-разному

Пыль не просто накапливается на поверхностях. Мелкие частицы оседают на разъёмах, вентиляционных элементах и электрических компонентах. В сочетании с влагой они создают условия для загрязнения контактов и ухудшения работы системы.

Влага проникает во время дождя, мойки оборудования, работы во влажном помещении или через конденсацию. Последняя особенно коварна: при изменении температуры корпуса водяной пар может оседать внутри даже без прямого попадания воды.

Поэтому при проектировании учитывают:

• уровень пылевой нагрузки и характер загрязнения;
• возможность контакта с водой или брызгами;
• перепады температуры и риск конденсации;
• материал и диаметр кабелей;
• условия монтажа и последующего обслуживания.

Единого решения для всех объектов нет. В промышленной зоне нужен один подход, в серверном помещении — другой, а для наружного оборудования важно сочетать защиту от воды, пыли и механических нагрузок.

Где особенно важна стабильная герметичность

Кабельные вводы используют во многих технических системах. В телекоммуникационной инфраструктуре через стенки шкафов проходят силовые, оптические и сигнальные линии. В сетевых узлах вводы размещают в корпусах коммутаторов, распределительных шкафах и контейнерах с оборудованием. В электронных системах они помогают сохранять защищённый внутренний объём корпуса.

Та же логика работает в системах видеонаблюдения, автоматизации, энергетики и связи. Для инженера важно не просто закрыть отверстие, а сохранить заданные свойства конструкции после монтажа кабеля.

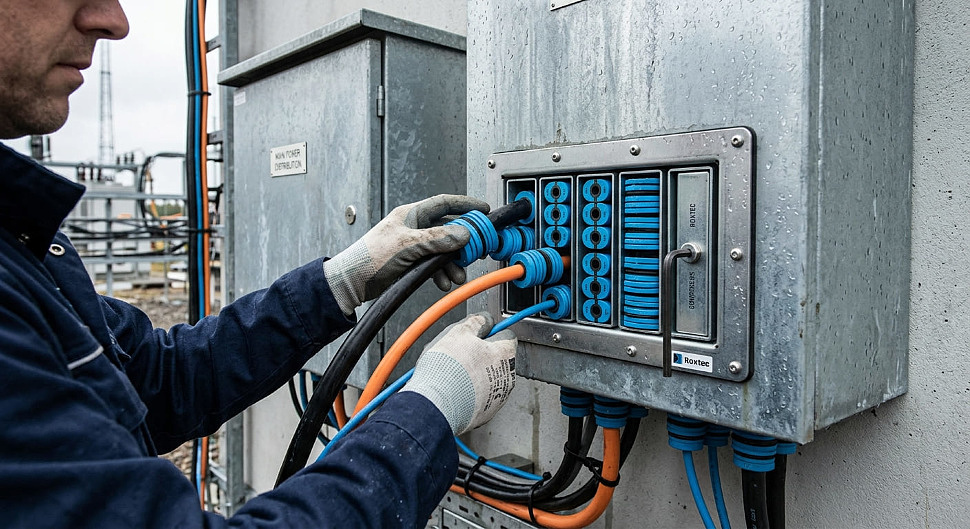

Для таких задач применяют кабельные проходки и уплотнительные системы Roxtec. Модульные решения Roxtec позволяют уплотнять один или несколько кабелей в одном проходе. Модули подбирают под фактический диаметр кабеля, а конструкция системы компенсирует различия между кабелями и обеспечивает плотное прилегание.

Как защитить проход и не потерять возможность замены кабеля

Герметичность не должна усложнять сервисное обслуживание. Кабели добавляют, заменяют, перемаркируют или перераспределяют. Если ввод спроектирован только под первичный монтаж, каждое изменение может требовать значительного вмешательства в конструкцию.

Поэтому защиту кабельных вводов от пыли и влаги стоит рассматривать вместе с доступностью для технического персонала. Модульная концепция Roxtec использует отдельные уплотнительные элементы, благодаря чему систему можно адаптировать под разные размеры кабелей без создания отдельного отверстия для каждой линии.

К практическим преимуществам такого подхода относятся:

• уплотнение прохода вокруг кабелей разного диаметра;
• возможность разместить несколько коммуникаций в одном отверстии;
• более удобное проведение монтажных и сервисных работ;
• уменьшение количества незащищённых технологических отверстий;
• сохранение защитных свойств корпуса при правильном монтаже.

Систему подбирают с учётом типа панели, количества кабелей, их размеров, материалов и требований объекта. Для сложных проходов используют решения, которые сочетают герметизацию с другими функциями защиты, в частности от огня, газов или механического воздействия.

Надёжность системы определяет самое слабое место

Даже дорогое электронное оборудование не компенсирует ошибки на уровне кабельного ввода. Если через неуплотнённое отверстие регулярно попадают пыль и влага, ресурс внутренних компонентов будет зависеть не только от их паспортных характеристик, но и от условий эксплуатации.

Точки прохождения коммуникаций нужно рассматривать как отдельную часть инженерной системы. Правильно подобранное уплотнение помогает сохранить защищённый объём, снизить влияние среды и упростить обслуживание. Для телекоммуникационных, электрических и промышленных объектов это важный элемент общей надёжности.
