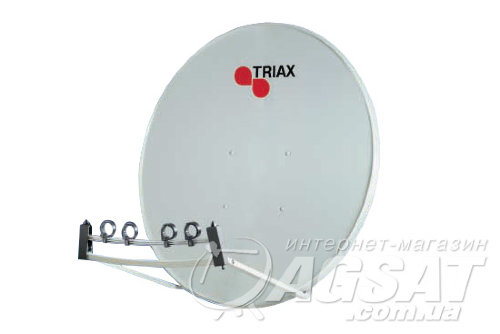

Супутникова антена Triax Multi Reception - 1.1м (Данія)

Опис Супутникова антена Triax Multi Reception - 1.1м (Данія)

Супутникова антена TRIAX Unique Multi Reception призначена для мультіспутнікового прийому. Антена здатна приймати до 5-ти супутників одночасно.

Збільшення кількості супутників на орбіті підстьобує бажання приймати якомога більше телеканалів з різних позицій. Існує кілька стандартних підходів для вирішення даного завдання:


• Установка окремих супутникових антен на кожну позицію;

• Установка декількох прийомних «головок» на одну антену, в т. Ч. Використання тороидальной антени;

• Установка моторизованої супутникової системи.

Перший варіант - найпростіший з точки зору технічної реалізації. Він же є найбільш оптимальним, тому що кожна супутникова антена спрямована на окремий супутник і конвертор знаходиться в фокусі антени. Але в даному випадку буде потрібно велика кількість антен і чимала майданчик для їх установки.

Другий варіант є компромісним - не всі «головки» отримають хороший сигнал.

Якщо використовувати стандартну антену, то конвертор, розташований в центрі, в фокусі антени, отримує максимальний сигнал. Інший конвертор, розташований збоку для отримання суміжного супутника, гірше використовує поверхню дзеркала антени і буде отримувати більш слабкий сигнал. Для сусідніх супутників, розташованих на відстані від 3 до 6 градусів, це не настільки критично - втрати можуть становити до 0,2 - 0,5 дБ. Однак в разі, коли интервальное відстань між супутниками складає 10 і більше градусів, величина втрат може піднятися до 3 - 6 дБ.

Варіант з тороидальной антеною не схильний до ефекту ослаблення в бічних конверторах, але потребують чималих фінансових вливань і кропіткої роботи з налаштування антени. Для справжніх любителів супутникового прийому такий варіант здається найбільш оптимальним.

І, нарешті, є третій варіант, який також отримав чималу популярність - поворотна антена. До його недоліків відносяться:


• Одночасне підключення лише одного супутника;

• Дорожнеча і складність в налаштуванні;

• Нижче надійність через присутність механічних рухомих частин.

Всі перераховані способи установки супутникової антени отримали широке застосування і вибір рішення залишається за самим користувачем.

TRIAX пропонує альтернативне рішення - антену TRIAX Unique Multi Reception, що має спеціальну конструкцію для мультіспутнікового прийому. Антена має складний профіль, виконаний з гальванізується досить великої товщини, а від корозії захищена хромованим покриттям і якісної забарвленням. Профіль TRIAX Unique Multi Reception синтезований з 2-х поверхонь, близьких за формою до параболічних. Форма відбивача дозволяє так сформувати фокальную лінію, щоб досягти максимального коефіцієнта використання поверхні дзеркала кожним з встановлених уздовж неї конверторів.

Особливості антени:


• Можливість прийому від 2 до 5 супутників на 1 антену;

• Унікальна форма антени дозволяє отримати високий і постійний коефіцієнт посилення в діапазоні 30 °;

• Немає рухомих частин, що знижує ризики виходу з ладу;

• Простота і зручність в налаштуванні антени навіть в досить широкому кутовому секторі огляду;

• Індивідуальна настройка кожного конвертера;

• Висока механічна міцність і стійкість до корозії.

Характеристики:


• Колір: сірий RAL 7030;

• Частотний діапазон: 10.7-12.75 ГГц;

• Коефіцієнт посилення: 37.1 дБ;

• Кут офсету: 26 °;

• Відношення F / D: 0.6;

• Рівень крос-поляризації: <-20 дБ;

• Ширина ДН (Е і Н): 2.6 °;

• Зміщення LNB (азимут): +17 ...- 17 °;

• Кут місця: 5 ... 50 °;

• Габаритні розміри: 100 х 111 см;

• Вага: 11 кг;

• Матеріал: гальванізована сталь d = 0.6 мм;

• Діаметр кріплення під конвертери: ø40 + ø25.
