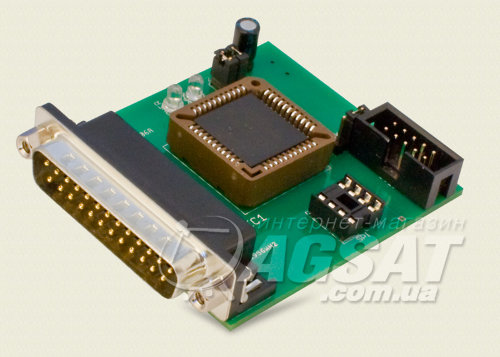

JTAG програматор EJTAG Tiny Tools CPLD


Знятий з виробництва
114323

Опис JTAG програматор EJTAG Tiny Tools CPLD

Без програмного забезпечення !!!

Программатор EJTAG Tiny Tools CPLD пристрій за допомогою якого можна відновити працездатність супутникового ресивера після збою програмного забезпечення в процесі роботи ресивера або при зміні програмного забезпечення. Використовується для запису / читання FLASH пам'яті супутникових ресиверів і інших пристроїв, що працюють по інтерфейсу jtag.

Программатор JTAG Tiny Tools CPLD - це програмно-апаратний комплекс, що працює під управлінням програми EJTAG Tiny Tools CPLD , розроблений з метою дати можливість перепрограмувати мікросхеми флеш-пам'яті через JTAG інтерфейс процесорів.

Володіючи широкою функціональністю, інтерфейс JTAG став повсюдно використовуватися для налагодження та програмування, застосовується в різних пристроях будь то, наприклад, супутниковий ресивер або ADSL модем.

За допомогою програматора EJTAG Tiny Tools CPLD можна відновити працездатність супутникових SD і HD ресиверів, наприклад, таких моделей як Openbox, Dreambox, Octagon, SkyGate, Optibox, Globo, Orton, Opticum, StarTrack, Cosmosat і інших моделей.

На даний момент програматор JTAG Tiny Tools CPLD підтримує такі типи процесорів:

  • ARM7 (ресиверів на даному ядрі немає, перевірити на cellular-телефоні LG5210);
  • ARM9 - Conexant CX24303, CX24138, CX24140, CX24170;
  • MIPS DMA / PrAcc - ALi M3329, Broadcom 6338, TI AR7 TNETD7300, Realtek RTL8186, Atheros AR2313 та інші;
  • NEC EMMA2xx - μPD61110 / 12/16, μPD61115, μPD61120, μPD61216 / 17;
  • PowerPC - IBM STB02500 (DreamBox 500s);
  • ST20 DCU3 / DCU2 core1 / core2 - STi5517, STi5518, STi5119, STi5105 і інші.

Программатор обладнаний портом LPT для підключення до стаціонарного ПК, або до ноутбука з використанням адаптера PCMCIA - LPT .

Для підключення до супутникового ресивера на программаторе встановлений роз'єм JTAG типу IDE / FDD. До ресивера програматор підключається через кабель, який необхідно виготовити самостійно. Це дозволить вам виготовити з'єднувальний кабель необхідної довжини і пристосувати під ваші умови користування, не переплачуючи за кабель який вам може не знадобитися. Сполучні кабелю в комплектацію JTAG Tiny Tools CPLD не входять.

Харчування програматор отримує через роз'єм USB комп'ютера до якого він підключається.

Для роботи з програматором JTAG використовується програма cpld_ejtag .

Неоходимости програмне забезпечення можна завантажити з сайту forum.tele-sat.ru
