Подовжувач сигналів пульта д / у по кабелю


Очікується поставка Ціна:
831 грн
Доставка
  • по Києву: 300 грн.
  • по Україні: відповідно до тарифів перевізника
Оплата
  • безготівкова за рахунком
  • готівкою при отриманні товару
Гарантія
  • 6 місяці(в)
  • обмін/повернення товарів протягом 14 днів
114685
  • Олександр

    Відстань
    19 вересня 2014 09:46

    Доброго дня. Мене цікавить, чи цей подовжувач передасть сигнал по кабеля на відстань 100м. Ситуація така: є два будинки, в одному стоїть тюнер Viasat і телевізор, в другому будинку стоїть телевізор і до нього проведений кабель від тюнера (через підсилювач), чи зможу я з другого будинку через ваш подовжувач переключати тюнер який знаходиться в перщому будинку? Довжина кабеля приблизно 80-85м. Дякую.


Опис Подовжувач сигналів пульта д / у по кабелю

Пристрій передачі сигналів пульта дистанційного керування тюнером по кабельній розводці з частотою, що піднесе 11 МГц.

Опис і принцип дії

Дія пристрою базується на ретрансляції по кабельній розводці команд інфрачервоного (ІК) пульта дистанційного керування (ПДК).
Сигнал від ПДУ потрапляє на ІК-фотоприймач і вводиться в кабель на піднесе 11 МГц . Прийнятий приймачем сигнал випромінюється ІК-випромінювачем в напрямку фотоприймача керованого пристрою.
ІК-фотоприймач передавача закріплюється біля TV так, щоб робоча сторона фотоприймача (з лінзою) була перпендикулярна напрямку приходу ІК-променів від ІК ПДУ.
Завдяки застосуванню несучої частоти 11 МГц не обов'язкова гальванічна зв'язок приймача і передавача, тобто між приймачем і передавачем можуть перебувати ответвители, підсилювачі та інші елементи.

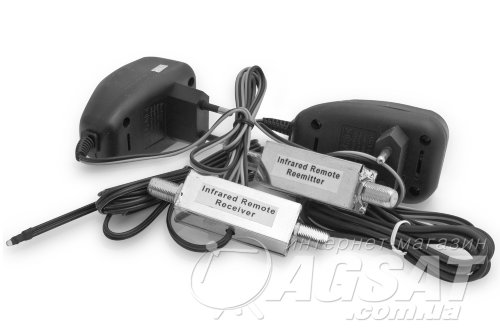

Пристрій складається з двох блоків:

  • Блок передавача з ІК-фотоприймачем;
  • Блок приймача з ІК-випромінювачем.

Технічні характеристики:

  • Загасання ВЧ-сигналу - 0,5 дБ
  • Частота модуляції інфрачервоного сигналу - 38 кГц
  • рівень сигналу 11 МГц передавача - 110 дБмкВ
  • Мінімальний рівень вхідного сигналу приймача - 50 дБмкВ
  • Максимальне загасання сигналу між передавачем і приймачем - 50 дБ
  • Напруга живлення - 220 В

Вказівки по експлуатації та техніки безпеки

Кабельний подовжувач харчується від мережі змінного струму напругою 220 В.

Пристрій призначений для е ксплуатация в опалюваних приміщеннях при температурі + 5 ... + 50 ° С.

Приклад підключення


Останні відгуки про Подовжувач сигналів пульта д / у по кабелю

  • 9 листопада 2016 14:34

    Недавно приобрел сей девайс, так как обычный радиоудлинитель в этом месте не работал ни на одной частоте, по причине помех. Особенности прибора я описал выше. В принципе все устраивает, но возникла проблема: иногда спутниковый ресивер перестает реагировать, при этом по помехе на экране телевизора видно что сигнал до передатчика доходит, передатчик и приемник надежно включены в розетку, а светодиод приемника расположен у табло тюнера в нужном месте. После неоднократных включений и выключений всего этого хозяйства и прочих танцев с бубном работа востанавливается и работает как часы. Закономерностей в исправлении проблемы пока не заметил, возникает проблема раз в 3-5 дней. Надоело ездить туда исправлять! Тюнер там Openbox s3, расстояние от передатчика до приемника по кабелю примерно 20-25 м, при этом кроме одного делителя сигнала, между ними ничего нет. В системе ВЧ сигнала также есть эфирная антенна и применен усилитель, отключение усилителя в момент проблемы ничего не дает. Как мне правильно поступить? Если привезти устройство вам в сервис оно как обычно будет работать нормально по закону подлости. Что можна попробовать на месте?? И еще вопрос: в приемнике ИК- светодиод постоянно горит, это особенности работы или "возбуд" какой-то?

    Достоинства: Фотоприемник передатчика хорошо принимает сигнал пульта, принимает отраженку без проблем от стены, очень большая дальность приема. Практически не нужно наводить пульт.

    Недостатки: При переключении возникает сильная помеха на изображении телевизора, возле которого стоит передатчик. На остальных телевизорах проблема есть, но она почти не заметна. В месте выхода провода из корпуса приемника и передатчика нет концевика. Нужно очен

  • Re: Відстань
    19 вересня 2014 14:22

    Да, возможно.
