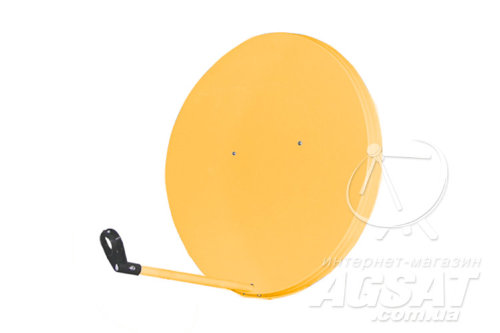

Супутникова антена (0,85м), жовта


114794
  • scorpion

    антенна
    3 жовтня 2013 14:32

    чьё производство?


Опис Супутникова антена (0,85м), жовта

Супутникова антена 0.85м фабрики & laquo; Варіант & raquo; призначена для прийому супутникового сигналу. Компанія & laquo; Варіант & raquo ;, є лідером в розробці і виробництві супутникових антен на території України.

Антена виготовляється методом штампування з листової сталі і забарвлена антикорозійного порошковою фарбою жовтого кольору. На етапі проектування, проводять комп'ютерне моделювання антени, а при виготовленні застосовують найсучасніші технології. В кінці виробничого процесу антена проходить процедуру електричного і механічного тестування. Конструкція кріплення антени дозволить швидко і надійно закріпити її на кронштейні, зробити точну настройку на супутник. Діаметр антени дозволяє вести впевнений прийом відразу з декількох поруч розташованих супутників. Для цього використовують мультифид - спеціальне кріплення додаткових конверторів.

Технічні дані


  • Тип антени: офсетний.
  •
  • Діаметр антени: 906x834 мм.
  •
  • Ефективний розмір дзеркала: 870x798 мм.
  •
  • Матеріал дзеркала: сталь.
  •
  • Товщина матеріалу: 0,70 мм.
  •
  • Покриття матеріалу: порошкова фарба.
  •
  • Колір: жовтий.
  •
  • Фокусна відстань (F): 490 мм.
  •
  • Ставлення фокусної відстані до діаметру (F / D): 0,61.
  •
  • Діапазон частот: 10,7-12,75 ГГц.
  •
  • Коефіцієнт посилення: 37,5-39,0 дБ.
  •
  • Тип підвіски: азимутально-угломестная.
  •
  • Діапазон установки кута місця: 0 ... 65 °.
  •
  • Діапазон переміщення по азимуту: 0 ... 180 °.
  •
  • Робоча стійкість від вітру: 25 м / сек.
  •
  • Руйнівна сила вітру: 60 м / сек.
  •
  • Вага дзеркала: 3,60 кг.
  •
  • Вага комплекту: 4,60 кг.
  •
  • Всі елементи кріплення антени піддаються гальванічного оцинкування

Комплектація та схема збірки



№ п / п

Найменування

Кількість шт.

1

Дзеркало

1

2

Штанга несуча

1

3

Тримач

1

4

Кронштейн поворотний

1

5

Тримач лівий / правий

1/1

6

Зажим

1

7

Скоба

1

8

Болт М6х12

2

9

Болт М6х16

2

10

Болт М6х45

3

11

Гвинт М4х20 (саморіз)

2

12

Гвинт М6х14 (напівкруглий)

2

13

Гайка М6

9

14

Гайка М8

2

15

Шайба Ø6 гровер

9

16

Шайба Ø8 гровер

2

17

Шайба Ø6

12

18

Шайба Ø8

2


Характеристики Супутникова антена (0,85м), жовта

Виробник: Варіант
Країна: Україна
Типорозмір: 75-85 см
Колір антени: Жовтий
Матеріал рефлектора: Оцинкована сталь
Тип рефлектора: Офсетний
Тип товару: Супутникова антена (тарілка)

Останні відгуки про Супутникова антена (0,85м), жовта

  • Re: антенна
    4 жовтня 2013 13:27

    Такие же как и к обычной антенне производства Вариант (Харьков).

  • Re: антенна
    4 жовтня 2013 13:26

    Производство - Вариант (Харьков).
