Опис DSA-124

Вимірювач (цифровий супутниковий аналізатор) DSA-124 призначений для настройки і подальшого обслуговування супутникових антен як фіксованих, так і поворотних, а також може використовуватися для оцінки рівня високочастотних сигналів в діапазоні частот 950-2150 МГц.

Головною відмінною рисою від попередніх моделей є можливість вимірювати рівень і якість цифрового супутникового сигналу формату DVB-S2. Кількість транспондерів даного формату неухильно розрахунок.

Нова розробка, це не тільки нове залізо, а й нове Програмне забезпечення, що дозволяє власнику DSA-124 самостійно оновлювати не тільки Списки робочих супутників і транспондерів, а й саме ПО. Раніше це можна було робити тільки у виробника через J-TAG .

Конструктивно новий прилад зовні нічим не відрізняється від DSA-122 . Базова конструкція за 3 роки довела свою надійність і технологічність. Тому і була взята за основу.

Старий ВЧ-тюнер SHARP BS2F7VZ0194 замінили на сучасний BS2F7HZ0169 (DVB-S2) того ж виробника. Відомо, що тюнери SHARP найбільше підходять для вимірювальних цілей. Також є як вбудований редактор списку супутників, так і для персонального комп'ютера.

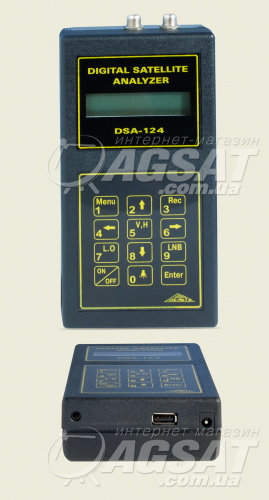

На передній панелі вимірювача розташовані клавіатура для управління вимірником, 2-х рядковий рідкокристалічний дисплей. З правого боку розташовані вхідний ВЧ-роз'єм і також петлевий вихід (Loop OUT) для підключення інших пристроїв.

На задній панелі розташовані кришка акумуляторного відсіку, роз'єми для підключення зовнішнього джерела живлення, головних телефонів і комп'ютера.

Роз'єми цифрового супутникового аналізатора DSA-124

  • Роз'єм для підключення коаксіального кабелю від конвертера LNB супутникової антени
  • Роз'єм для підключення зовнішнього живлення
  • Роз'єм USB (порт RS232) для підключення до послідовного порту комп'ютера
  • Роз'єм для подключени головних телефонів

Технічні характеристики DSA-124

  • Діапазон частот вхідних сигналів, МГц: 950 ... 2150
  • Крок перебудови по частоті, MHz: 1
  • Рівень вхідних сигналів, що вимірюються вимірником: 45 ... 90 dBμV
  • Точність вимірювання рівня сигналів (22 ° С ± 5 ° С): ± 3 dВ
  • Висновок результатів вимірювання: Level, Quality
  • Харчування LNB, В: 13/18 V Imax = 0.45A Захист від к.з.
  • Управління DiseqC: 1.0; 1.1; 1.2; (1.0 + 1.1); Usals
  • Вхідний опір: 75 Ω
  • Демодулятор: QPSK, 8PSK
  • Діапазон символьної швидкості:
    QPSK 2 .. 45 Msps
    8PSK 2 .. 37 Msps
  • Порт для редагування списку каналів: RS-232
  • Напруга живлення
    автономне від акумуляторної батареї: (6х1,2) V, 2600 мА
    зовнішнє від джерела постійного струму напругою: (12 ± 0,5) V, 1А
    Контроль температури батареї: Під час заряду
    контроль розряду батареї: РКІ - дисплей
  • Діапазон робочих температур: -10 ° С ... 40 ° С
  • Діапазон температур зберігання: 5 ° С ... 40 ° С
  • тривалість безперервної роботи від акумулятора при U конв = 13 В, (single LNB), DVB-S, Не менш, годину: 3.0 ч
  • Габаритні розміри, мм: 190 x 93 x 41mm
  • Маса укомплектованого вимірювача, не більше : 0,4 кг

Комплект поставки

  • Вимірювач DSA-124
  • Сумка для транспортування
  • Адаптер живлення і заряду акумуляторів 12В * 1А - 6 шт.
  • акумулятор NiMh 1,2В 2.5 ... 2.7 А * ч
  • Нуль-модемний кабель для підключення до комп'ютера (RS-232)
  • Керівництво користувача (інструкція)

Характеристики DSA-124

Виробник: DSA Дельта
Тип приладу: Цифровий
Тип товару: Прилад для настройки супутникових антен

Останні відгуки про DSA-124

  • Впечатления
    17 грудня 2012 17:46

    Не дождавшись реакции от специалистов, расскажу о своих впечатлениях. К реальным достоинствам можно отнести, прежде всего, высокую точность измерений. Это действительно ИЗМЕРИТЕЛЬНЫЙ прибор, а не бытовой, как те же Openboxы. В частности, здесь известна (и мала!) погрешность измерений. Далее, прибор сделан добротно, ничего нигде не болтается и не скрипит. Ронять не пробовал, но по отзывам из Нета его предшедственник DSA-122 летал свысока и без трагических последствий. Да и видно сразу, что конструкция не хлипкая. Шкала хорошо читается, не "прыгает" и дает всю необходимую для точной настройки информацию. Чувствительность заметно превосходит тютеры, с которыми удалось сравнить. Пластик корпуса не воняет, как китайские игрушки. Аккумуляторы можно купить на украинском рынке, а не искать неизвестно где. К недостатком можно отнести малый запас автономной работы (правда, на морозе условия не идеальны, и поляризация не всегда вертикальна). Но ведь Openbox SF55, например, в такую погоду вообще не включается! К сожалению, имеется небольшая недоработка ПО: приборы серии DSA "не дружат" с "заумными" дисеками, которые переключают протокол в зависимости от посланной команды. Проблему можно "обойти" ручным переключением дисека, но в руководстве пользователя в настоящий момент это должным образом не описано. Еще недостаточек - довольно часто приходится нажимать нужную кнопку несколько раз, чтобы прибор среагировал. Тестил на двух экземплярах, видел подобные жалобы в Нете, да и в рекламных роликах производителя (о DSA-123) эта проблемка видна, если смотреть внимательно. Но она не критична и работе практически не мешает. Других глюков мне обнаружить не удалось. Из "физических" недостатков отмечу неудачное, на мой взгляд, расположение гнезда наушников для настройки на слух: лучше было бы сбоку, а то штекер упирается в живот, что и неудобно, и небезопасно для штекера и гнезда. Ну и, конечно, отсутствие встроенного телевизора, быть может, кого-то огорчит. Но "отловить" спутник по двум транспондерам и не перепутать с соседним обычно несложно (по одному транспондеру, таки да, можно промахнуться). А не уверен - запомни (или запиши) данные еще пары транспондеров, ввести их и увидеть результат - дело нескольких секунд. По моему мнению, для тех, кто настраивает антенны, в не лазит на крышу посмотреть новости:), прибор вполне подходит и окупится. Ну а кому хочется еще большего - есть на рынке DSA-123 с НАСТОЯЩИМ анализатором спектра. Но его я еще не тестил, так что от комментов пока воздержусь.

  • Глючит
    10 грудня 2012 19:49

    Начитавшись о разнообразных глюках "китайцев", решил все же взять DSA-124. Увы, у него глюк тоже не заставил себя искать: некорректное переключение портов Дисека (конкретно Gecen GD-10A). Причем спутники с одних позиций переключают корректно, с других - нет. Какие именно глючат - зависит, как оказалось, от экземпляра прибора. Связался с производителем, он у себя проверял и глюка не обнаружил. Послал e-почтой подробное описание, надеюсь, все же найдут и устранят ошибку в ПО. Хотелось бы верить, что хоть с точностью измерений у него все в порядке, иначе непонятно, какой смысл покупать "тестер", который дороже "телевизора".
