Openbox SF-55

Опис Openbox SF-55

Прилад для професійної точної настройки супутникових систем Openbox SF-55 є незамінним інструментом в роботі фахівців - інсталяторів супутникового обладнання.
Сатфайндер Openbox SF-55 оснащений тюнером для прийому супутникових сигналів в стандартах DVB-S / S2. Тюнер дає можливість управляти зовнішніми периферійними пристроями (позиціонери, мотопідвіси) за допомогою протоколів DISEqC 1.0, 1.1, 1.2 і USALS.

У приладі реалізовано низку функцій, які необхідні професійних установників супутникових антен для точності настройки, максимально наближеною до ідеальної: аналізатор спектру , розрахунок азимута кута місця і повороту антени, констеляція каналу.

• аналізатора спектра - для швидкої і якісної настройки антени по всьому транспондерам з певного супутника в заданому диапаз НЕ частот;
• розрахунок азимута, кута місця і повороту антени - для визначення розташування шуканого супутника на геостаціонарній орбіті і налаштування на нього антени. Досить тільки знати правильні координати місцевості, де знаходиться приймальня антена. Для полегшення процедури пошуку в комплекті до сатфайндеру Openbox SF-55 додається компас, який допоможе визначити розташування супутника за даними, отриманими на екрані приладу;
• констеляція - для перевірки передавального каналу на предмет наявності в ньому шумів і перешкод.

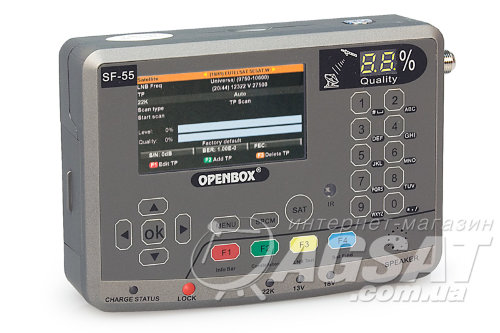

Зовнішній вигляд приладу радує око наявністю 3,0 дюймового TFT-дисплея з роздільною здатністю 720x576 для перегляду відкритих каналів з транспондерів DVB-S, індикатором рівня і якості сигналу, а також великою кількістю кнопок навігації та меню разом з індикаторами модуляції і поляризує ії сигналу.

Крім усього іншого Openbox SF-55 дозволяє тестувати якість конверторів та перевіряти підключення до мережі.

Що стосується портів і роз'ємів, які є на приладі, то їх кількість можна визначити як « необхідна достатність ». В першу чергу це інтерфейс Ethernet, який служить для підключення приладу до мережі для завантаження необхідних даних та оновлення програмного забезпечення. В наявності є також порт USB, за допомогою якого можна оновити ПЗ, а також зберегти встановлені робочі настройки антен, інформацію по виміряним спектру і констеляції на зовнішній USB-накопичувач, з якого є можливість в зворотному напрямку завантажити параметри транспондерів або каналів. Також в приладі реалізований роз'єм 2 в 1 AV OUT & RS-232 для виведення картинки і звуку супутникового сигналу на інші пристроїв відображення (монітор, ноутбук) і підключення по послідовному інтерфейсу RS-232 для передачі даних і, знову ж таки, для оновлення програмного забезпечення .

Для підключення до конвертора супутникової антени прилад оснащений роз'ємом « LNB-IN » з максимально допустимим струмом навантаження до 500 мА. Для підключення штатних зарядних пристроїв використовується гніздо « DC » .У комплекті йде два типи зарядних пристроїв: мережевий адаптер і перетворювач для підключення до прикурювача в автомобілі. Це досить зручно і універсально, тому як де б не перебував користувач приладом (в квартирі або в дорозі), він в будь-який момент може його підзарядити. Існує нагальна рекомендація від заводу-виробника, стосовно часу зарядки приладу перед першим його застосуванням, яке становить мінімум 5 годин.

Для зручності використання приладу Openbox SF-55 додатково в комплекті до нього додається пульт дистанційного керування, кнопки якого повністю дублюють кнопки приладовій панелі. Єдиною відмінністю є кнопка перемикання приймальних сигналів телебачення і радіо (TV / R).

Особливості Openbox SF-55:

• прийом сигналу з транспондерів в стандартах DVB-S / DVB-S2, із стисненням MPEG- 2 / MPEG-4;
• 3,0 "TFT-дисплей з високою роздільною здатністю;
• функція додавання / видалення супутників без використання додаткових пристроїв;
• клавіатура введення даних;
• робота по протоколам DISEqC 1.0, 1.1, 1.2 і USALS;
• сліпий автоматичний пошук каналів;
• мережевий пошук каналів;
• аналізатор спектру сигналу;
• можливість тестування конвертора:
• возм ожность перевірки мережевого підключення;
• можливість оновлення програмного забезпечення через інтернет;
• наявність аудіо / відео виходу;
• пульт дистанційного керування.


Комплектація:

• Прилад для настройки супутникових антен OPENBOX SF-55.
• Мережевий адаптер для зарядки батареї.
Автомобільний адаптер для зарядки батареї.
• Дата кабель RS- 232 (3,5 мм « джек »).
• Аудіо-відео кабель RCA (3,5 мм « джек »).
• Компас.
• Пульт дистанційного управління.
• Батарейки AAA (2 шт.).
• Шнурок для приладу.
• Чохол для до епленія на руці.
• Інструкція користувача російською та англійською мовами.

Характеристики Openbox SF-55
