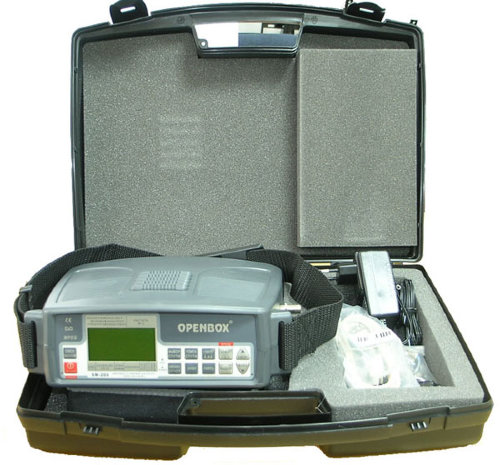

Openbox SM-200 цифро-аналоговий супутниковий аналізатор

---

Опис Openbox SM-200 цифро-аналоговий супутниковий аналізатор

Openbox SM-200 - прилад який допоможе Вам налаштувати супутникову антену на необхідний супутник. Досить встановити і попередньо зорієнтувати антену на необхідний супутник. Прилад Openbox SM-200 визначає чи дійсно Ви настроїли антену на необхідний супутник шляхом пошуку трьох користувальницьких транспондерів в будь-якому прийнятому супутниковому сигналі. Потім прилад допоможе Вам у точної юстирування супутникової антени.

Технічні характеристики Openbox SM-200:
АНАЛОГОВЕ SAT ТВ
• Діапазон частоти: 930-2250 МГц
• Безпосередній вибір: плану пам'яті, програми, частоти, LNB, DiSEqC за допомогою клавіатури на передній панелі
• Запам'ятовування: плану, програми, транспондера, частоти, LNB, DiSEqC, частоти гетеродина
• Дозвіл по частоті: 0,1 МГц
• Опір на вході: 75 Ом
• Вхідний роз'єм: "F" ( "CEI", "BNC" або "N" - опція)
• Харчування на RF-вході: OFF, +13 В, +18 В, 22 КГц (0,3 А) (кнопка ON / OFF)
• DiSEqC 1.1: послідовно Зара е запрограмовані 4, 8, 12 або 16 положень поляризації "a.b.c.d", легкі у використанні. Підтримує будь-який тип LNB (аналоговий або DiSEqC, один або два джерела живлення) і будь-який тип мульти перемикача (аналоговий або DiSEqC 4, 8, 12, 16 напрямків і SCR LNB)
• Динамічне аналогове вимір рівня на RF-вході: від 35 до 120 dBuV, від -25 до +60 dBmV (за вибором) з індикацією меж: level too low, level too high (занадто низький рівень, занадто високий рівень)
• Дозвіл виміру: 0,1 dB
• Похибка вимірювання рівня: типове значення 1,5 dB (max. 2,5 dB) з корекцією ПО (через 5 хвилин після початку роботи)
• Ширина смуги вимірювального фільтра в режимі SAT: 4 МГц при -3 d B
• Стабільність вимірювання при роботі в температурному діапазоні від -10 до +50 С: 0,1 dB / C
• Вибір частоти LNB: від 0 до 20.000 МГц для діапазонів "L" (пряме читання IF-SAT), "S "," С "," KU "," KA "; <

QPSK (демодулювати ВИМІРЮВАННЯ)
• Діапазон частоти: 930-2250 MГц
• Безпосередній вибір: плану пам'яті, програми, частоти, LNB, DiSEqC за допомогою цифрової клавіатури на передній панелі
• Запам'ятовування : плану, програми, транспондера, частоти, LNB, DiSEqC, частоти гетеродина, стандарту, символьної швидкості
• Дозвіл по частоті: 0,1 MГц
• Опір на вході: 75 Ом
• Вхідний роз'єм: "F" ( "CEI", "BNC" або "N" - опція)
• Харчування на вході RF: OFF, +13 В, +18 В, 22 КГц (0,3 А) (кнопка ON / OFF)
• DiSEqC 1.1: послідовно заздалегідь запрограмовані 4, 8, 12 або 16 положень полярності ізації "a.b.c.d", легкі у використанні. Підтримує будь-який тип LNB (аналоговий або DiSEqC, один або два джерела живлення) і будь-який тип мульти перемикача (аналоговий або DiSEqC 4, 8, 12, 16 напрямків і SCR LNB)
• Динамічне цифрове вимірювання рівня на RF-вході: тип. знач. від 35 до 120 dBuV, тип. знач. від - 30 до +60 dBmV (за вибором) з індикацією меж: level too low, level too high (занадто низький рівень, занадто високий рівень)
• Дозвіл виміру потужності: 0,1 dB
• Похибка вимірювання рівня: типове значення 1,5 dB (max. 2,5 dB) з корекцією ПО (через 5 хвилин після початку роботи)
• Похибка вимірювання запасу завадостійкості: типове значення 0,5 dB (max. 1dB) з корекцією ПО
• Ширина смуги вимірювального фільтра в режимі SAT: 4 МГц при -3 dB
• Стабільність вимірювання при роботі в температурному діапазоні від -10 до +50 С: 0,1 dB / C
• Символьна швидкість QPSK: 2 - 45 MСі мв / с (з кроком 1 KСімв / с)
• Вимірювання BER до і після Viterbi:
- bBER: до 2 x 10-5
- aBER: 2 x 10-8
• FEC, автоматичний вибір з зчитуванням отриманого значення: FEC 1/2, 2/3, 3/4, 4/5, 5/6, 6/7, 7/8, 8/9
• Автоматичне тестування якості сигналу: FAIL, MARGINAL, PASS
• Вимірювання запасу завадостійкості: від - 1 до 12 dB за допомогою спеціального алгоритму, який автоматично враховує FEC
• Вибір частоти LNB: від 0 до 20.000 МГц для діапазонів "L" (пряме читання IF-SAT), "S", "С", "KU", "KA".
• Вибір стандарту QPSK: DVB / DSS

NET. ID. І ПЕРЕЛІК СЕРВІСІВ / програм MPEG
• Представлені назви програм (сервісів), букетів і транспондерів, система криптування, орбітальна позиція і дата.

АНАЛІЗ СПЕКТРУ SAT
• Діапазон частоти: 930-2250 MГц
• Смуга огляду (span): 50-100-200-500-FULL
• dB / div: 5
• Динамічний діапазон:> 30 dB
• Дозвіл виміру: 0,1 dB
• Ширина смуги вимірювального фільтра: 4 МГц при -3 dB
• Опорний рівень: від 0 до 120 dBμV, від -60 dBmV до +66 dBmV
• Установка опорного рівня: автоматично і вручну

---

Характеристики Openbox SM-200 цифро-аналоговий супутниковий аналізатор

Виробник:	Openbox
Тип приладу:	Цифровий
Тип товару:	Прилад для настройки супутникових антен
