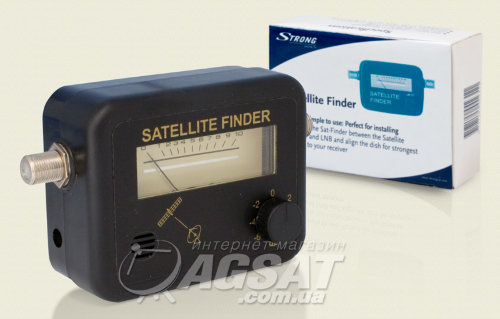

Satfinder STRONG - вимірювач сигналу стрілочний


Рекомендуємо нові моделі
114801 Strong
  • Satfinder STRONG
    16 вересня 2011 19:29

    Всем добрый день! Приобрел Satfinder и попробовал настроить 0,85 на ASTRA 4A / 1E, 4.8° Тарелку по вертикале с помощью отвеса я выставил согласно расчётам программы «помощник установщика», а по горизонтали с помощью Satfinder . Всё получилось. Затем слегка стал опускать тарелку вниз. При этом стрелка начала двигаться в сторону большего отклонения, а звуковой сигнал стал менять тон на более низкий и слегка сделался тише. В каком варианте более точная настройка? Спасибо.


Опис Satfinder STRONG - вимірювач сигналу стрілочний

Satfinder (Satellite Finder) це простий і поширений прилад для настройки супутникової антени.

Satfinder знадобитися як при самостійній установці антени, так і в тих випадках, коли потрібно виміряти рівень сигналу що надходить до супутникового ресивера від конвертерів.

Прилад обладнаний стрілочним індикатором, регулятором чутливості і звуковою сигналізацією.

Вимірювальний прилад підключається максимально близько до супутникової антени, завдяки чому можна виміряти надходить рівень сигналу і при необхідності відкоригувати положення антени.

Порядок використання

  • У супутниковому ресівері в меню "Налаштування антени" виберіть необхідний супутник і увімкніть живлення LNB.
    Після даної процедури напруга живлення від супутникового ресивера (13 В або 18 В) буде подано на конвертер, завдяки чому відбувається включення вимірювального приладу Satfinder.
  • Приблизно поверніть антену н бажаний супутник.
  • Стрілку на приладі виведіть в середнє положення за допомогою ручки рівня сигналу.
  • Неквапливо зміщайте антену змінюючи азимут (ліворуч або праворуч), а також коригуючи кут елевації (зміщуючи вгору або вниз), спробуйте домогтися максимального відхилення стрілки (до значення «10»). Після відрегулюйте значення на шкалі до «5» за допомогою ручки рівня сигналу.
  • Знову добийтеся максимального значення плавно переміщаючи антену.

Технічні характеристики

  • Діапазон частот: 0,95 - 2, 15 ГГц
  • посилення 11-15 dB
  • Чутливість: 7 dB
  • Харчування: 13 В або 18 В
  • Робочий діапазон посилення конвертера: 52-60 dB
  • Аналогові стрілочний індикатор
  • Звуковий індикатор сигналу
  • Регулятор чутливості

Характеристики Satfinder STRONG - вимірювач сигналу стрілочний

Виробник: Strong
Тип приладу: Аналоговий
Тип товару: Прилад для настройки супутникових антен

Останні відгуки про Satfinder STRONG - вимірювач сигналу стрілочний

  • Re: Satfinder STRONG
    27 вересня 2011 15:45

    нет

  • Satfinder STRONG
    27 вересня 2011 15:03

    Можно ли включить в цепь Satfinder после DiSEqC и настаивать антену и конвертеры?

Читати усі (4) відгуки

Переглянуті товари
Satfinder STRONG - вимірювач сигналу стрілочний фото Satfinder STRONG - вимірювач сигналу стрілочний
Більше не випускається
