Многодиапазонный усилитель МА804
Многодиапазонный усилитель МА804 усиливает сигналы метрового (1-5 и 6-12 каналы) и дециметрового (21-69 каналы) диапазонов.

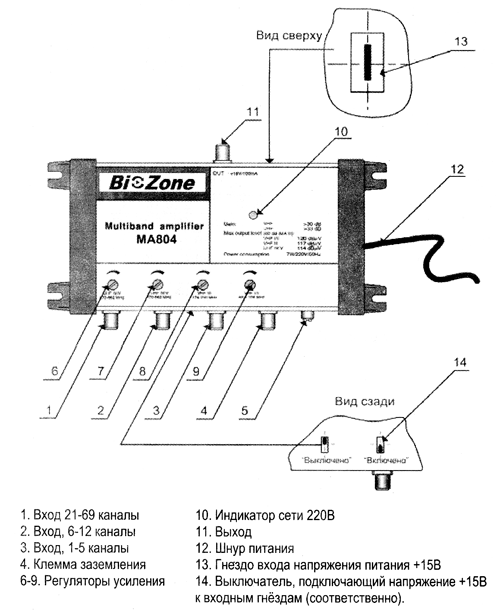

При включении усилителя в сеть, должен загореться индикатор сети (10).
Усиление регулируется в каждом поддиапазоне.
Максимальное усиление достигается поворотом регуляторов усиления (6-9) до упора по часовой стрелке.
Усилитель имеет возможность питания внешних устройств от внутреннего блока питания (+15В) через входные разъёмы (включается выключателем 14), или через изолированный разъём (13). Не включайте это питание, если антенны прямо подключены ко входам усилителя.
В случае короткого замыкания может перегореть предохранитель (0,5А). Предохранитель можно заменить, открывая верхнюю крышку. О замыкании также свидетельствует изменение цвета свечения индикатора питания с зеленого на красный.
Рекомендуется крепить усилитель входными гнёздами вниз, чтобы вода не попадала в разъёмы.
Число входов | 4(1-5к;6-12к;2х21-69к) | ||
Тип разъёмов | "F" | ||
Входное сопротивление | 75 Ом | ||
Диапазон, МГц | BI/II | вш | BIV/V |
Коэффициент усиления | >30дБ | >30дБ | >30дБ |
Диапазон регулировки усиления | 0...-20дБ | 0...-20дБ | 0...-20дБ |
Коэффициент шума | <6дБ | <7дБ | <9дБ |
Максимальный выходной уровень: III 1МА=60дБ; | 120дБмкВ | 117дБмкВ | 114дБмкВ |
Коэффициент отражения | >10дБ | >10дБ | >10дБ |
Питание | 220В±10%/50Гц/7Вт | ||
Питание внешних узлов | +15В/100мАмакс | ||
Диапазон рабочих температур | -20°С...+40°С | ||
Габариты | 46x108x232 мм | ||
