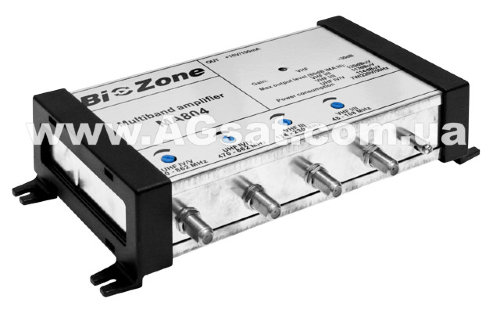

Підсилювач багатодіапазонний BiZone MA804


Знятий з виробництва

Опис Підсилювач багатодіапазонний BiZone MA804

Багатодіапазонними підсилювач МА804

багатодіапазонними підсилювач МА804 підсилює сигнали метрового (1-5 і 6-12 канали) і дециметрового (21-69 канали) діапазонів.

При включенні підсилювача в мережу, повинен засвітитися мережі (10).
Посилення регулюється в кожному піддіапазоні.
Максимальне посилення досягається поворотом регуляторів посилення (6-9) до упору за годинниковою стрілкою.
Підсилювач має можливість живлення зовнішніх пристроїв від внутрішнього блоку харчування (+15 В) через вхідні роз'єми (включається вимикачем 14), або через ізольований роз'єм (13 ). Не вмикайте це харчування, якщо антени прямо підключені до входів підсилювача.
У разі короткого замикання може перегоріти запобіжник (0,5 А). Запобіжник можна замінити, відкриваючи верхню кришку. Про замиканні також свідчить зміна кольору світіння індикатора живлення з зеленого на червоний.
Рекомендується кріпити підсилювач вхідними гніздами вниз, щоб вода не потрапляла в роз'єми.

Число входів

4 (1-5к; 6-12к; 2х21-69к)

Тип роз'ємів

"F"

Вхідний опір

75 Ом

Діапазон, МГц

BI / II
(47-108) 1-5кан.

вШ
(174-230) 6-12 кан.

BIV / V
(470-862) 21-69 кан.

Коефіцієнт посилення

> 30дБ

> 30дБ

> 30дБ

Діапазон регулювання посилення

0 ... -20дБ

0 ...- 20дБ

0 ...- 20дБ

Коефіцієнт шуму

<6дБ

<7дБ

<9дБ

Максимальний вихідний рівень: III 1МА = 60дБ;

120дБмкВ

117дБмкВ

114дБмкВ

Коефіцієнт відображення

> 10дБ

> 10дБ

> 10дБ

Харчування

220В ± 10% / 50Гц / 7Вт

Харчування зовнішніх вузлів

+15 В / 100мАмакс

Діапазон робочих температур

- 20 ° С ... + 40 ° С

Габарити

46x108x232 мм
