Актюатор HARL-3618 +


В наявності Ціна:
1549 грн
акція до 13тиріччя Agsat
Доставка
  • по Києву: 60 грн.
  • по Україні: відповідно до тарифів перевізника
Оплата
  • безготівкова за рахунком
  • готівкою при отриманні товару
Гарантія
  • 6 місяці(в)
  • обмін/повернення товарів протягом 14 днів
114985

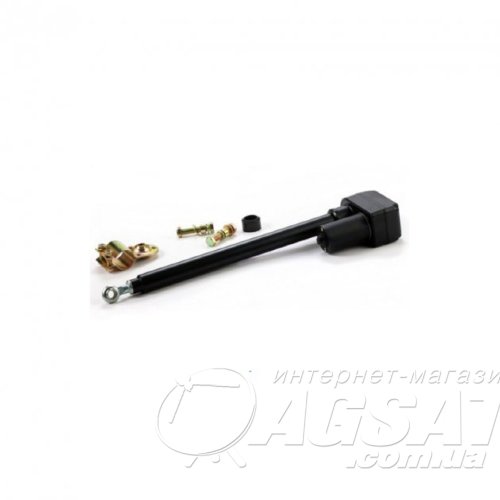

Опис Актюатор HARL-3618 +

Коли Ви хочете приймати сигнал з великої кількості супутників, але у Вас немає можливості встановити кілька параболічних антен з тих чи інших причин, Вам слід використовувати антену з поворотним механізмом.
  Актюатор (актуатор) HARL-3618 + - це, як раз те електронно-механічний пристрій, що приводить в рух супутникову антену. Команди управління актюатор отримує від позиционера. Позиционер & ndash; це окремий пристрій, який подає живлення на електродвигун актуатора і зберігає в пам'яті позиції супутників.

Принцип дії актюатора досить простий & ndash; отримавши команду від позиционера, електродвигун, через черв'ячний механізм пересуває внутрішню штангу вперед або назад, тим самим повертаючи супутникову антену.

Щоб встановити актюатор, супутникову антену використовують з полярним підвісом & ndash; це спеціальне кріплення для поворотних систем. Найчастіше - це антени, які мають діаметр більш одного метра.

Актюатори розрізняються по виконанню: HEAVY & ndash; посилений, для антен великого діаметра; REGULAR & ndash; стандартний, для антен середнього розміру; MINI & ndash; для легких антен, малого діаметра.

Залежно від діаметра антени і потрібного кута повороту вибирають актюатор з потрібною довжиною висувної штанги. Це, як правило 6, 8, 10,12, 18, 24 і 36 дюймів.

Специфікація


                 MODEL

HEAVY

REGULAR

MINI

Довжина ходу

18 & quot; / 24 & quot; / 36 & quot;

12 & quot; / 18 & quot; / 24 & quot;

6 & quot; / 8 & quot; / 10 & quot; / 12 & quot;

Рекоменд. & Oslash; антени

2.4M ~ 4.8M

1.2M ~ 3.6M

60cm ~ 1.5M

Статична навантаження

3000lbs (1 lbs = 22,5г)

1000lbs

500lbs

Динамічна навантаження

1200lbs

550lbs

300lbs

Швидкість (номінальний. Навантаження)

5.2mm / sec

5.6mm / sec

6.2mm / sec

Частота імпульсів (Reed)

32 імпульсів / дюйм

48 імпульсів / дюйм

76 імпульсів / дюйм

Частота імпульсів (Optical)

83 імпульсів / дюйм

125 імпульсів / дюйм

203імпульсов / дюйм

Частота імпульсів (Pot)

10 обертів, 10KOm

10 обертів, 10KOm

----------

Вхідна напруга

36 VDC

36 VDC

36 VDC

Всі потрібні для Вас відомості виробник закладає в маркування актюатора.
  Розглянемо нашу модель


HARL3618 +

H

Regular Model (Q: Heavy; H: Regular; D: Mini)

A

Actuator (тип приводу - A: Acme (черв'ячний); B: Ball (шестерні))

R

Reed датчик (R: геркон; O: оптичний; B: без датчика)

L

Наявність кінцевих вимикачів

36

DC 36V motor (доступні двигуна з 24V і 36V пост. Струму)

18

Довжина штока (12,18 і 24 дюймів стандарт)

+

Advanced (найсучасніший)

Як ми бачимо HARL3618 + - це сучасна, стандартна модель актюатора, з довгою висувного штока 18 дюймів (& asymp; 46см), має reed sensor & ndash; електромагнітний датчик положення антени, обладнаний кінцевими вимикачами для запобігання зайвого повороту антени і з напругою живлення двигуна 36 Вольт постійного струму.

Використовується HARL3618 + з антенами діаметром від 1,2 до 3,6 метрів.

Технічні характеристики і особливості HARL3618 +:


  • Регульований хід
  •
  • Кінцеві вимикачі
  •
  • Волога / пило захисне виконання
  •
  • Підвищені антикорозійні якості
  •
  • Висока продуктивність і термін служби
  •
  • Висока точність
  •
  • Довжина ходу: 18 & quot;
  •
  • Напруга: 36 В постійного струму
  •
  • Струм навантаження & le; 0.80A
  •
  • Тип сенсора: Reed (геркон)
  •
  • Привід гвинта: Acme (гвинтовий, черв'ячний)
  •
  • Статична навантаження 408,2кг (4000Н)
  •
  • Рекомендоване навантаження 102кг (1000N)
  •
  • Динамічна навантаження 255,1кг (2500N)
  •
  • Швидкість (без навантаження) 7.8мм / с.
  •
  • Дозвіл 1,26 імп / мм
  •
  • Робочий цикл 20%
  •
  • Робоча температура: від -15 до 40 ℃
