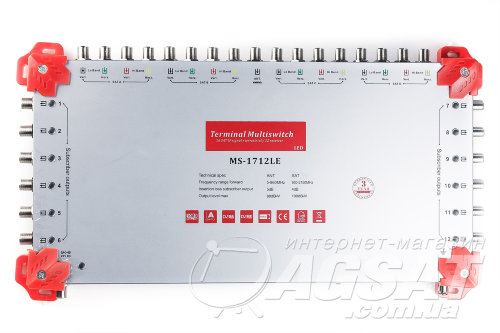

Мультісвітч 17/12 MS-1712LE
-
конвертеры19 липень 2013 12:24какие конвертеры рекомендуются к этому мультисвитчу?
Опис Мультісвітч 17/12 MS-1712LE
Gecen Electronic Co., LTD є професійним виробничим підприємством, яке спеціалізується на розробці, виробництві та маркетингу аксесуарів супутникового і кабельного телебачення. Gecen знаходиться в особливій економічній зоні Чжухай, науково-технологічному парку Чжухай провінції Гуандун Китаю, який знаходиться поруч з Шеньчжень, Гуанчжоу і Гонконгом.
Багаторічними зусиллями Gecen стала однією з високотехнологічних компаній, яка спеціалізується на дослідженнях та розробці аксесуарів супутникового і кабельного телебачення в Китаї.
Радіальний мультісвітч MS-1712LE призначений для комутації 16 сигналів вертикальної і горизонтальної поляризації нижнього (10,7-11,7ГГц) і верхнього (11,7-12,75ГГц) діапазонів від супутникової антени, а також одного входу від ефірної антени на 12 незалежних вихідних каналів, до яких підключаються супутникові ресивери.
За допомогою вбудованого суматора ефірний сигнал (діапазон 47-862МГц) передається по одному кабелю з супутниковим сигналом. При необхідності розділити змішаний сигнал можна за допомогою діплексора і використовувати його для підключення абонентського супутникового ресивера і / або телевізійного приймача.
Як приклад можна привести підключення популярних в СНД супутників до мультісвітчей MS-1712LE:
- Eutelsat 36.0 ° E - верхній діапазон V і Н;
- Amos 4W - нижній діапазон V і H;
- Astra 5E - верхній діапазон H і V;
- ABS1 75.0 ° E - верхній V;
- Hot Bird 13E - нижній і верхній діапазон V і H;
- Intelsat 904 60E - нижній діапазон V ;
- Horizons 2 & Intelsat 15 at 85.1 ° E - верхній діапазон H;
- Yamal 201 / 300K at 90.0 ° E - нижній діапазон V і H
Конвертори, зазвичай використовуються спеціальні LNB - QUATTRO для мультісвітчей, але в деяких випадках можна обійтися і SINGLE, TWIN конверторами.
Особливості MS-1712LE:
- використовується для комутації декількох супутників в багато користувачів
- 16 супутникових входів, 1 вхід наземного ТБ
- 12 абонентських виходів
- низькі втрати
- підключення Quattro-LNB або QUAD LNB через генератор 22 кГц
- управління 13 / 18В, 22 кГц і DiSEqC 2.0 командами
- професійний дизайн, вишуканий зовнішній вигляд і зручна установка
Технічні характеристики:
| Модель | GMS-1712 | |
|---|---|---|
| Тип | Крайовий | |
| Входи | Супутниковий | 16 |
| Ефірний | 1 | |
| Абонентських виходів | 12 | |
| Частота (МГц) | Супутниковий | 950 - 2150 |
| Ефірний | 47 - 862 | |
| Втрати (дБ) | Супутниковий | 1dB ± 1 |
| Ефірний | 5dB ± 1 | |
| Зворотні втрати (дБ) | Супутниковий | 12 |
| Ефірний | 10 | |
| Поділ частот (дБ) | LNB-LNB | 35 |
| Ефірний-Супутниковий | 30 | |
| Супутниковий-Ефірний | 35 | |
| горизонт. / вернтікал. | 30 | |
| Напруга перемикання | 15 ± 1V | |
| Команди переключ ня | DiSEqC 2.0 | |
| Напруга живлення | 18V 1.8A | |
Характеристики Мультісвітч 17/12 MS-1712LE
| Виробник мультісвітчей: | Clonik |
| Тип мультісвітчей: | Крайовий мультісвітч |
| Кількість входів: | 17 |
| Вхід для ефірної антени: | В наявності |
| Кількість абонентських виходів: | 12 |
| Блок живлення мультісвітчей: | Зовнішній |
| Блок живлення: | Зовнішній |
Комплект поставки Мультісвітч 17/12 MS-1712LE
- Крайовий мультісвітч MS-1712LE
- Блок живлення DC: 18V
Останні відгуки про Мультісвітч 17/12 MS-1712LE
-
4 січня 2020 18:43
Какая максимальная длина абонентских кабелей? Как через него пробит сигнал от эфирной антенны? Если в примеру из 12 абонентов 10 одновременно включат т2?
-
5 січня 2020 00:42Длина кабеля в таком случае до 100-120 м, если больше - усилитель ставится. Для хорошей работы у всех абонементов одновременно, советуем использовать антенны Televes.
-
-
Re: конвертеры19 липень 2013 15:08Которые находятся в разделе LNB - QUATTRO для мультисвичей - www.agsat.com.ua/konvertery/lnb-quattro-dlja-multisvichej/
-
