Мультісвітч прохідний 9/32 HMS-9932

Опис Мультісвітч прохідний 9/32 HMS-9932

При використанні мультісвітчей в побудові систем колективного перегляду іноді виникають ситуації, коли число абонентів перевищує кількість виходів « Мультисвічі ». З таких ситуацій « сухим з води » вам допоможе вийти використання прохідних , каскадіруемих мультісвітчей . Прохідні Мультисвітчі відрізняються від кінцевих тим, що мають вихідні сигнали аналогічні вхідним. Їх кількість і параметри повністю ідентичні.

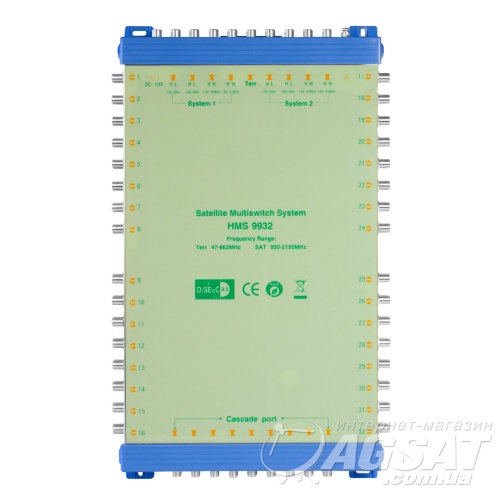

Одним з таких пристроїв є прохідний мультісвітч HMS-9932 від торгової марки Gecen Electronic Co., LTD. Gecen - професійне виробниче підприємство, яке спеціалізується на розробці, виробництві та маркетингу аксесуарів супутникового і кабельного телебачення в Китаї.

Мультісвітч HMS 9932 може бути використаний в побудові систем колективного перегляду з комутацією дев'яти сигналів - вісім сигналів від супутникових антен і одного сигналу наземного, ефірного телебачення.

На супутникових антенах зазвичай встановлюють спеціальні конвертери - LNB - QUATTRO для мультісвітчей. QUATTRO конвертор має 4-ри виходу, як і QUAD конвертор, але вони розділені на вертикальну і горизонтальну поляризації нижнього (10,7-11,7ГГц) і верхнього (11,7-12,75ГГц) діапазону, мають відповідне маркування.

HMS-9932 обладнаний 32-ма незалежними абонентськими виходами забезпечують доступ кожного абонента до всіх вхідних сигналів супутникового і ефірного телебачення. Завдяки тому, що мультісвітч об'єднує сигнали супутникового і ефірного ТБ сумарний сигнал по одному кабелю подається до абонентської точці.

Особливості HMS-9932:

• використовується для комутації декількох супутників в багато користувачів
• 8 супутникових входів, 1 вхід наземного ТБ
• 32 абонентських виходів, каскадирование
• низькі втрати при каскадування і високий ступінь розв'язки
• підключення Quattro-LNB або QUAD LNB через генератор 22 кГц
• управління 13 / 18В , 22 кГц і DiSEqC 2.0 командами
• професійний дизайн, вишуканий поза шний вигляд і зручна установка

Технічні характеристики:

• Модель: HMS-9932
• Тип: Прохідний
• Входи
  - супутниковий: 8
  - ефірний: 1
• Абонентських виходів: 32
• Частота (МГц):
  - супутниковий: 950 - 2150
  - ефірний: 47 - 862
• Магістральні втрати (дБ) (Каскад)
  - супутниковий: 8
  - ефірний: 6
• втрати на відводі (дБ)
  - супутниковий: 3dB ± 1
  - ефірний: 5dB ± 1
• Зворотні втрати (дБ)
  супутниковий: 12
  ефірний: 10
• Поділ частот (дБ)
  LNB-LNB: 35
  ефірний - Супутниковий: 30
  Супутниковий - ефірний: 35
  горизонт. / вернтікал .: 30
• напружені ня перемикання 15 ± 1V
• Команди перемикання: DiSEqC 2.0
• Напруга живлення: 18V 2.0A

Комплектація:

• Прохідний мультісвітч HMS-9932
• Блок живлення DC : 18V
