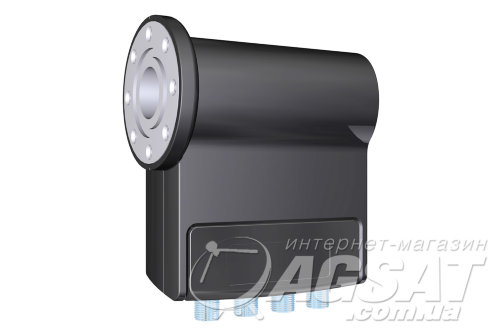

Quad Flange Inverto BLACK Pro IDLB-QUDF02

Опис Quad Flange Inverto BLACK Pro IDLB-QUDF02

Inverto BLACK Pro Quad Flange - фланцеве супутниковий конвертер Ku діапазону лінійної поляризації. Це різновид супутникових конвертерів зі змінним облучателем, застосовується для установки на прямофокусних антенах. Опромінювач підбирається в залежності від кута розкриву супутникової антени.

Inverto BLACK Pro IDLB-QUDFO2 має 4 незалежних виходу, що дозволяє приймати сигнал з одного супутника і передавати його на чотири звичайних ресивера з одним тюнером або на два ресивера з подвійними тюнерами.

Конверт забезпечує оптимальний прийом супутникового сигналу, виготовлений відповідно до високих європейських стандартів якості і строгою відповідністю заявленим специфікаціям. Забезпечує прийом DVB-S2 сигналу, має низькими шумами і високим коефіцієнтом посилення.

В основному фланцеві конвертери використовують на прямофокусних супутникових антенах.

Основні характеристики:


• Низький фазовий шум, сумісний з DVB-S2 (HDTV).

• Низький рівень шуму.

• Низька споживана потужність.

• Високі крос-поляризаційні характеристики.

• Висока стабільність частоти.

Технічні характеристики:


• Нижня смуга частот

  • Частота на вході 10.7 ~ 11.7 GH

  • Частота на виході 950 ~ 1950 MH

  • Частота гетеродина 9.75 GHz



• Верхня смуга частот

  • Частота на вході 11.7 ~ 12.75 GH

  • Частота на виході 1100 ~ 2150 MH

  • Частота гетеродина 10.6 GHz



• Рівень шуму: 0.3dB Typ. (0.7dB Max.).

• Точність гетеродина: ± 1.0 MHz.

• Посилення: 55 dB Min.

• Керуючі сигнали Ca [V] - 10.0 ~ 14.0 V.

• Керуючі сигнали Cb [H] - 16.0 ~ 20.0 V.

• Керуючі сигнали Cc: 22 +/- 4 KHz.

• Харчування постійного струму: 180 mA Max. (11-20V).

• Робоча температура: -30 ~ + 60 ° С.

• Вихідний опір: 75.

• Вихідний роз'єм: F-Type ( «мама»).

• Вага: 243 g.

Характеристики Quad Flange Inverto BLACK Pro IDLB-QUDF02
