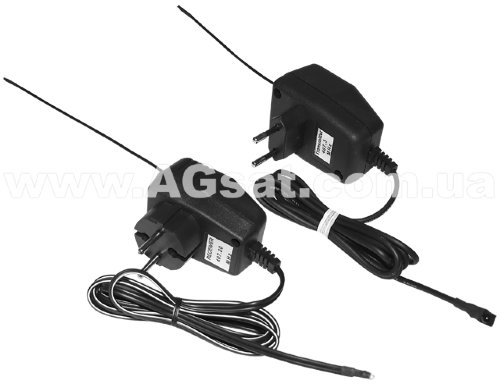

Опис Радіопульт зовнішній «Піраміда»

Дія пристрою базується на ретрансляції по радіоканалу команд інфрачервоного (ІК) пульта дистанційного керування (ПДК).

Пристрій складається з двох блоків:

  1. Блок радіопередавача з ІК-фотоприймачем;
  2. Блок радіоприймача з ІК-випромінювачем.

Сигнал від ПДУ потрапляє на ІК-фотоприймач і випромінюється. Прийнятий радіоприймачем сигнал випромінюється ІК-випромінювачем в напрямку фотоприймача тюнера.
Радіопередавач пристрою має підвищену потужність і рекомендується для установки в багатоповерхових будинках і котеджах.
Перевагами пристрою є відсутність необхідності втручання всередину тюнера і пульта, простота установки і велика дальність дії.

Технічні характеристики

Робочі частоти: 433,92 MHz
423,22 MHz
418,00 MHz
407,30 MHz
Потужність радіопере датчика 10 мВт
Дальність дії ІК-фотоприймача до 5м
Чутливість радіоприймача 1 мкв
Дальність дії ІЧ-випромінювача до 3м
Дальність дії радіоподовжувача в умовах
прямої видимості> 300м *

* Примітка: дальність дії в реальних умовах істотно залежить від помеховой обстановки, наявності преп ятствій (особливо залізобетонних і металевих) на шляху поширення радіохвиль.

Рекомендації по установці

Схема по установці

  • Перевірку працездатності пристрою необхідно проводити при відстані між радіопередавачем і радіоприймачем не менше 7- 10 м, так як потужний сигнал передавача викликає перевантаження чутливого приймача.
  • Радіо готовий до роботи через 10-15 секунд після включення в мережу.
  • Тюнер є джерелом інтенсивних радіоперешкод, тому приймач і провід ІЧ-випромінювача рекомендується розташовувати якомога далі від тюнера і його мережевого кабелю. ІК-випромінювач розташовують навпроти передньої панелі тюнера.
  • ІК-фотоприймач радіопередавача закріплюється біля TV так, щоб робоча сторона фотоприймача (з лінзою) була перпендикулярна напрямку приходу ІК-променів від ІК ПДУ.

Вказівки по експлуатації та техніки безпеки

радіоподовжувачі харчується від мережі змінного струму напругою 220В, частотою 50 Гц.
Діапазон робочих температур +5 ... + 45 ° С.
Не рекомендується розміщувати пристрій поблизу приладів опалення.
Не допускається експлуатація пристрою з порушеною ізоляцією проводів ІК-фотоприймача і ІЧ-випромінювача.
