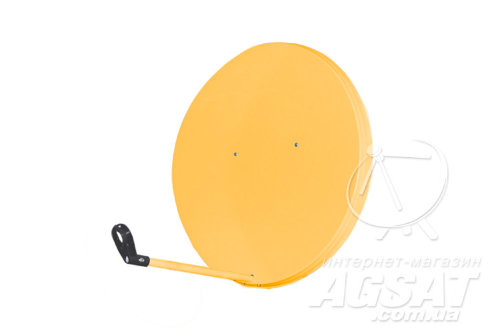

Супутникова антена (0,6), жовта


Знятий з виробництва
114793 Варіант

Опис Супутникова антена (0,6), жовта

Супутникова антена СА-600 жовтого кольору виробництва фабрики «Варіант» (Харків) призначена для прийому супутникового сигналу в Ku і C-діапазонах. Компанія «Варіант» 0 випускає антени різних діаметрів, є лідером в проектуванні і виробництві супутникових антен на території України.

Конструкція супутникової антени СА-600 виконана з листової сталі методом штампування і забарвлена антикорозійного порошковою фарбою жовтого кольору. На етапі проектування відбувається ретельне комп'ютерне моделювання антени, а при виробництві використовуються найпрогресивніші технології.

На заключному етапі виробництва вироби проходять процедуру електричного і механічного тестування. Конструктивні особливості антени СА-600 дозволяють встановлювати їх на всіляких типах будівель.

Найкраще застосовувати супутникову антену діаметром 60 см для установки на одиночний супутник з сильним сигналом в даній місцевості.

Технічні дані


  • Тип антени: офсетний.
  •
  • Діаметр антени: 686x636 мм.
  •
  • Ефективний розмір дзеркала: 650x600 мм.
  •
  • Матеріал дзеркала: сталь.
  •
  • Товщина матеріалу: 0,60 мм.
  •
  • Покриття матеріалу: порошкова фарба.
  •
  • Колір: жовтий.
  •
  • Фокусна відстань (F): 370 мм.
  •
  • Ставлення фокусної відстані до діаметру (F / D): 0,617.
  •
  • Діапазон частот: 10,7-12,75 ГГц.
  •
  • Коефіцієнт посилення: 35,0-36,5 дБ.
  •
  • Тип підвіски: азимутально-угломестная.
  •
  • Діапазон установки кута місця: 0 ... 45 °.
  •
  • Діапазон переміщення по азимуту: 0 ... 180 °.
  •
  • Робоча стійкість від вітру: 25 м / сек.
  •
  • Руйнівна сила вітру: 60 м / сек.
  •
  • Вага дзеркала: 1,85 кг.
  •
  • Вага комплекту: 3 кг.
  •
  • Всі елементи кріплення антени піддаються гальванічного оцинкування

Комплектація та схема збірки



№ п / п

Найменування

Кількість шт.

1

Дзеркало

1

2

Штанга несуча

1

3

Тримач

1

4

Кронштейн поворотний

1

5

Тримач лівий / правий

1/1

6

Зажим

1

7

Скоба

1

8

Болт М6х12

2

9

Болт М6х16

2

10

Болт М6х45

3

11

Гвинт М4х20 (саморіз)

2

12

Гвинт М6х14 (напівкруглий)

2

13

Гайка М6

9

14

Гайка М8

2

15

Шайба Ø6 гровер

9

16

Шайба Ø8 гровер

2

17

Шайба Ø6

12

18

Шайба Ø8

2


Характеристики Супутникова антена (0,6), жовта

Виробник: Варіант
Країна: Україна
Типорозмір: 60-65 см
Колір антени: Жовтий
Матеріал рефлектора: Оцинкована сталь
Тип рефлектора: Офсетний
Тип товару: Супутникова антена (тарілка)
