Опис SatLink WS-6906

Вимірювальний прилад SatLink WS-6906 - професійний «сатметр» для налаштування супутникової антени. Відмінними рисами даного пристрою є його висока надійність, впевнена і швидка робота, низьке споживання енергії і можливість корекції помилок в процесі настройки супутникової антени.

Прилад для автоматичної настройки супутникових антен виконаний на базі 32-бітного процесора ALI 3328G з тактовою частотою 200 МГц. Даний чіпсет був розроблений спеціально під компактні бюджетні ресивери для прийому вільно віщаються супутникових каналів (FTA). Власне, наявність 3.5 дюймового кольорового LCD-дисплея на корпусі сатметр SatLink WS-6906, дозволяє і переглядати ці самі канали в процесі настройки супутникової антени, безпосередньо на місці монтажу. Таке конструктивне рішення приладу дає можливість оперативно усунути помилки, що виникають в процесі налаштування.

Сам корпус пристрою виготовлений з міцного пластику, без будь-яких видимих зазорів між його частинами. Внутрішня комплектація сатметр SatLink WS-6906 також на гідному рівні. Всі плати щільно «сидять» в своїх настановних гніздах. Кожен із з'єднувальних проводів, кількість яких зведено до мінімуму, оснащений роз'ємами, що надійно фіксують їх з комутаційними гніздами. Всі елементи пайки виконані добротно і якісно.

Акумуляторна батарея приладу надійно захищена від струсів всякого роду механічних пошкоджень. Захисні функції в цьому випадку виконує м'яка демпферна підкладка. Всі ці «дрібниці» підкреслюють надійність пристрою і дозволяють уникнути неточностей його показань, у випадках ударів, пошкоджень і трясці, неминуче пов'язаних з роботою установників систем супутникового ТБ.

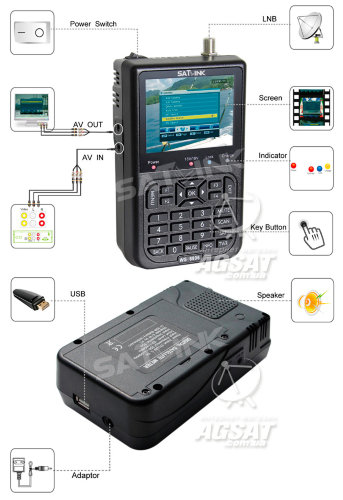

Кнопки управління приладом SatLink WS-6906 зручно розташовані на передній панелі приладу, мають великі розміри і легкий хід. Управління приладом не викликає дискомфорту, навіть під час керування ним однією рукою. Простий механічний вимикач, розташований на верхній торцевій частині приладу, є оптимально зручним рішенням для роботи в польових умовах.

На лівому торці сатметр розташовані два роз'єми mini-Jack, один з яких призначений для підключення приладу до стороннього джерела аудіо-відео (наприклад, реєстратор відеоспостереження), а за допомогою другого можливий виведення аудіо-відео сигналу від SatLink WS-6906 до пристрою відображення картинки (наприклад, монітор комп'ютера або телевізор).

Наявність в приладі A / V входу дозволяє використовувати його не тільки за прямим призначенням, як настройка супутникових антен. SatLink WS-6906 може бути корисним і для інсталяторів систем відеоспостереження. При підключенні приладу до камери відеоспостереження установник може абсолютно точно визначити напрям кожної камери і виставити її фокусна відстань.

На нижній панелі сатметр розташований роз'єм для підключення зарядного пристрою (блок живлення йде штатно в комплекті) і портом USB, призначений для оновлення ПЗ приладу. Для оновлення програмного забезпечення SatLink WS-6906, а також упорядкувати список каналів існує спеціальна програма SatlinkTools.

Меню прилад для настройки супутникових антен WS-6906 відрізняється простим інтуїтивним інтерфейсом. Можливість вибору російської мови дозволяє швидко вибрати необхідні настройки і здійснити монтаж супутникової антени. Вся необхідна інформація за основними пунктами меню можна відкрити 3.5 "LCD-дисплей:

  • пошук і налаштування супутників (можливість сканування всіх транспондерів),
  • створення і редагування параметрів каналів,
  • автоматичний розрахунок місцеположення настроюється супутникової тарілки,
  • редагування параметрів конвертера і управління роботою з мотопідвісом,
  • можливість перегляду прийнятої програми,
  • відображення всіх необхідних параметрів сигналу при натисканні кнопки INFO

На екрані приладу для настройки антени також мож але відобразити розташування всіх актуальних супутників на геостаціонарній орбіті щодо вашого розташування і рівень їх сигналу. SatLink WS-6906 впевнено лочіт сигнал при попаданні антени на супутник, що візуально відображається на LCD-моніторі приладу і дублюється за допомогою звукового спікера. Так що, в разі настройки на супутник з високим рівнем сигналу, досвідчений установник зможе визначити правильне розташування супутникової тарілки просто завдяки звуковому індикатору, що не підглядаючи на підказки екрану.

Одним з важливих додаткових зручностей приладу є його інтегрована система автокалибровки, яка запускається при кожному включенні сатметр. Це дозволяє уникнути стомлюючої процедури ручного калібрування і вселяє віру власнику SatLink WS-6906 в точності його приладу.

Основні характеристики:

  • Кольоровий LCD-дисплей 3.5 "
  • Вхідні частоти: 950 МГц-2150 Мгц
  • Цифрова точність вимірювання сили сигналу
  • Звукова індикація виявленого сигналу
  • Автоматичне визначення місцезнаходження супутникової антени
  • Наявність аудіо / відео входу і виходу
  • Літій-іонний акумулятор потужністю ємністю 1950 мАг
  • Підтримка DiSEqC, комутатора по тону 22 КГц і мотопідвісу
  • Порт USB для поновлення софта
  • Дозвіл відео: 720 x 576 (PAL), 720 x 480 (NTSC)
  • Декодування аудіо: MPEG / Musicam LayerI і II
  • Процесор: ALI 3328G (200 МГц)
  • Про ератівная пам'ять: 16 Мб
  • Flash-пам'ять: 2 Мб
  • Габаритні розміри: 155x95x45 мм

Комплектація:

  • Прилад для настройки супутникових антен Satlink WS-6906
  • Блок живлення
  • Автомобільний зарядний пристрій
  • Захисний чохол
  • Ремінець на шию
