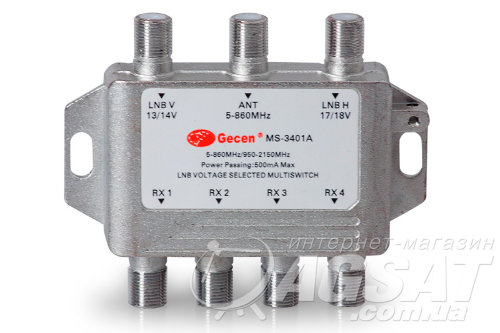

Мультісвітч 3/4 Gecen MS-3401A


114882 Gecen
  • Re: коллективный доступ
    23 квітня 2014 12:13

    Самый простой и экономный вариант в Вашем случае - заменить конверторы на Quad и провести кабель к 2-м другим ресиверам. если в будущем количество абонентов планируете увеличивать, тогда есть смысл рассматривать мультисвитч 13x8 и больше. В ближайшее время на нашем сайте появится материал про организацию коллективного приема, там мы приведем расчеты и покажем различные схемы подключения.


Опис Мультісвітч 3/4 Gecen MS-3401A

За допомогою мультісвітчей Gecen MS-3401 забезпечується незалежний прийом каналів як з ефірної антени (в частотному діапазоні від 5 МГц до 860 МГц), так і зі супутникової антени (в частотному діапазоні від 950 МГц -2150 МГц) на чотирьох абонентських ресіверах.

Харчування антенних комутаторів здійснюється від супутникових ресиверів користувачів. Залежно від напруги, що подається відбувається комутація виходів з одним з двох входів: вертикальної поляризації LNB V (13 / 14В) або горизонтальній поляризації LNB H (17 / 18В). Третій вхід передбачений для прийому сигналу з ефірної антени. В кінцевому підсумку на виході, всі чотири абонента отримають мікшований сигнал ефірного та супутникового мовлення. Для подальшого поділу цих сигналів рекомендується вдатися до допомоги диплексера GC02-01 .

Вигідним бачиться застосування мультісвітчей Gecen MS-3401 для реалізації колективних бюджетних схем підключення сигналу з супутника Eutelsat 36A / 36B, які проживають в одному будинку, до однієї супутникової антени. Це рішення дозволяє заощадити не тільки на покупку антени кожним споживачем, а й досить скоротить витрати на кабель і монтаж телекомунікаційних мереж.

Причина такої вигоди криється в наступному: супутник Eutelsat 36A / 36B (36.0 ° E), з якого ведеться трансляція супутникових пакетів, подає сигнал виключно в верхньому частотному діапазоні.

Більш того, збільшити число абонентів, згаданих вище провайдерів, можна, як мінімум удвічі, застосувавши до схеми конверторів TWIN з паралельно підключеними до нього, за допомогою спліттеров , наприклад, Clonik GS06-02, два мультісвітчей Gecen MS-3401.


Характеристики Мультісвітч 3/4 Gecen MS-3401A

Виробник мультісвітчей: Gecen
Тип мультісвітчей: Крайовий мультісвітч
Кількість входів: 3
Вхід для ефірної антени: В наявності
Кількість абонентських виходів: 4
Блок живлення мультісвітчей: Немає

Останні відгуки про Мультісвітч 3/4 Gecen MS-3401A

  • 23 червень 2017 13:16

    Здравствуйте! Уточните пожлста как подключать этот свитч? Я так понимаю, что с обычной универсальной сингл головки можно получить сигнал только одной поляризации? Т.е. ввести с головки кабель в один из двух входов свича? А если есть твин-головка, то один вход на V, а второй на H? Или? И ещё - как устанавливаются Hi и Low частоты приема? Это делает свич сам? Или сигнал будет одинаковый (Hi или Low) для всех 4 тюнеров? Спасибо.

    Достоинства: Как подключать?

  • Re: Сигнал диплексера на вход LNB
    21 жовтня 2015 23:39

    Большое спасибо за ответ. Конвертер круговой, да - под 36E.
