Мультісвітч 9/16 Synaps 9x16

Опис Мультісвітч 9/16 Synaps 9x16

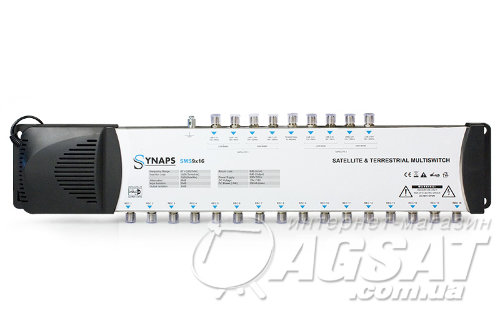

Synaps 9/16 - радіальний мультисвіч , призначений для комутації 8 супутникових сигналів різної поляризації і роздачі їх на 16 супутникових ресиверів. Також Synaps 9/16 має один вхід для ефірної антени (діапазон 47-862МГц), який за допомогою вбудованого суматора об'єднується з супутниковим сигналом. Змішаний сигнал по одному кабелю доставляється до абонента і при необхідності може бути розділений діплексера . Розділений сигнал використовується для підключення абонентського супутникового ресивера і / або телевізійного приймача.

Мультисвіч має по 2 входи вертикальної і горизонтальної поляризації в нижньому діапазоні (10,7-11,7ГГц) Low Band і, аналогічно, по 2 входи в верхньому частотному діапазоні (11,7-12,75ГГц) High Band. Чотири входи (V / L, H / L, V / H, H / H) від конвертора №1 (LNB 1) відносяться до першої супутникової антени (Satellite 1), ще 4 аналогічних входу Мультисвічі, підключаються до LNB 2 другий антени ( Satellite 2).

Прийом не обмежується тільки двома супутниками. Якщо провести аналіз транспондерів з популярних в СНД супутників їх число може бути збільшено втричі (Eutelsat 36.0 ° E - верхній діапазон L; Amos 4W - нижній діапазон H; Astra 5E - верхній діапазон H і V; ABS1 75.0 ° E - верхній V; Hot Bird 13E - нижній V і H; Intelsat 904 60E - нижній діапазон V).

Для прийому повного діапазону частот з одного супутника застосовують QUATTRO LNB для мультісвічей .

Для управління Synaps 9/16 використовуються сигнали по протоколу DiseqC 2.0:

• 13В - вертикальна поляризація (V) або права кругова (R);
• 18В - горизонтальна поляризація (H) або ліва кругова (L);
• Тона немає - включений нижній гетеродин 9,75ГГц (Low Band);
• Тон 22кГц - включає верхній гетеродин 10,6ГГц (High Band)

Мультисвіч Synaps 9/16 має вбудований блок живлення, який працює від мережі 220В змінного струму, розрахований на установку всередині приміщення, їм ет заземлюючий контакт.

Технічні характеристики :

• Діапазон частот: 47 ~ 2200 МГц
• Внесені втрати: 0 дБ (Sat), - 2 дБ (Теrrа)
• загасання: 28дБ
• Розв'язка (Isolation): по входах - 25дБ, по виходах - 30 дБ
• Зворотне загасання (Return Loss): вхід - 8дБ, вихід - 6дБ
• Напруга живлення: 230 В 50 Гц
• Постійна напруга: 13V / 18V
• DC Power (LNB): 300мA (макс.)

Характеристики Мультісвітч 9/16 Synaps 9x16
