ТВ модулятор GC-AV04
-
не могу настроить13 квітня 2014 18:39Подскажите последовательность настройки

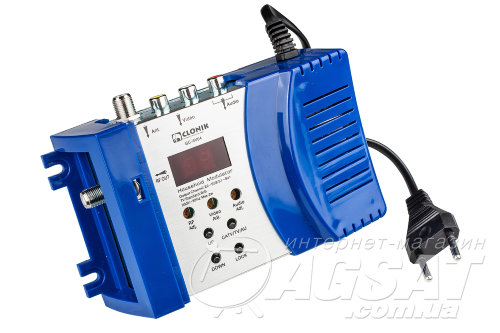

Опис ТВ модулятор GC-AV04
У разі необхідності перетворення сигналу низької частоти (AV вихід супутникового ресивера, DVD, ігрової консолі, відеомагнітофона і т.п.) в високочастотний сигнал метрового і дециметрового діапазону застосовують такий пристрій, як телевізійний модулятор.
Вихід модулятора можна безпосередньо підключити до антенного входу одного ТВ приймача або використовуючи TV подільники сигналу зробити розводку на кілька телевізорів.
Перестроюваний ТВ-модулятор з двосмугової модуляцією RF GC-AV04 від китайської компанії Gecen Electronic Co., LTD, яка завдяки багаторічним зусиллям стала однією з високотехнологічних компаній, що спеціалізується на дослідженнях та розробці аксесуарів супутникового і кабельного телебачення, перетворює вхідний низькочастотний сигнал (3 × RCA - 1 вхід Відео, 2 входи Аудіо) в сиг ал високої частоти 47 ~ 870MHz. Дана модель має ВЧ вхід (вхід антени) і завдяки вбудованому сумматору об'єднує перетворений низькочастотний сигнал з сигналом від ефірної антени або кабельного ТБ. На виході ми отримуємо сигнал на рівні 90dBmV.
Микроконтроллер модулятора RF GC-AV04 управляє системою фазового автопідстроювання частоти і забезпечує високу точність і стабільність несучої зображення і аудіо піднесе. Аудіо поднесущая має вибір: 5.5MHz, 6.0MHz, 6.5MHz.
Модулятор має регулювання рівня вихідного сигналу, регулювання рівня відео і аудіо сигналу, кнопки вибору діапазону, каналу і блокування, а також світлодіодний дисплей, що дозволяє візуально контролювати номер вихідного каналу.
Телевізійний модулятор GC-AV04 харчується від мережі змінного струму 230V 50Hz.
Специфікація:
| RF | |
| Діапазон частот | 47 ~ 870MHz |
| Рівень сигналу на виході | 90dBmV |
| Ставлення A / V | - 15 ± 2dB |
| Точність воспроизв дення частоти | ± 5KHz |
| Вихідний коефіцієнт відображення | 14dB |
| Ослаблення паразитних сигналів | 50dB |
| Імпеданс | 75Ω |
| VIDEO | |
| Рівень вхідного сигналу | 0.8Vp-p for 80% ± 10% modulation |
| Регулювання вхідного рівня | 0.4Vp-p ~ 0.8Vp-p |
| Відношення сигнал / шум | 55dB |
| Імпеданс | 75Ω |
| AUDIO | |
| Відхилення частоти | ± 50KHz |
| Частотна характеристика | ± 2dB |
| Імпеданс | 600Ω |
| Загальні | |
| Напруга живлення | AC 230V 50Hz |
| Робоча температура | - 20 ° C до + 50 ° C |
Останні відгуки про ТВ модулятор GC-AV04
-
Re: модулятор GC-AV0431 березня 2015 12:56Для ресиверов Openbox HD при выборе разрешения выше 576 нет возможности одновременно передать видео сигнал по HDMI и RCA (SCART).
-
28 січня 2019 15:18
На ресивере GI Photnix все нормально.
-
-
модулятор GC-AV0429 березня 2015 13:27
Работает хорошо, без проблем, заводские настройки сделаны правильно, на те каналы, которые сейчас не используются в вещании и нет конфликтов по радиочастоте. Но, или, ОДНАКО, никто не знает технических характеристик и параметров, только умеют говорить, что актуально сегодня при использовании новых HD тюнеров, и самый основной сигнал НД 1080, да и 576р не поддерживается. Приходится все время переключать тюнер, в частности Openbox sx6 на режим 676i. Т.е., комфорта нет вообще.
-
