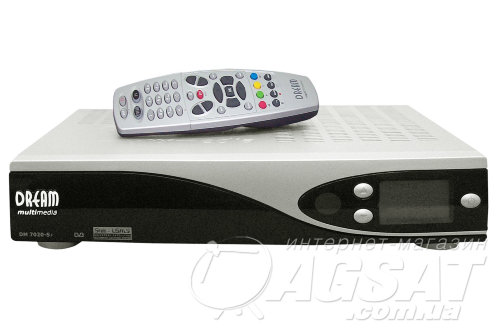

DreamBox DM7020-Si

Опис DreamBox DM7020-Si

Супутниковий ресивер DreamBox 7020si з операційною системою Linux Open Source обладнаний 1 слотом CI, 2-мя універсальними картоприемниками коректно працюють зі смарт-картами Xtra TV і ін, Compact-Flash слотом, USB1, EMU, Ethernet виходом. У супутниковий тюнер можна встановити жорсткий диск до 300Гб, підтримка функції TimeShift, запис по мережі на вінчестер комп'ютера, віддалене управління, віддалений перегляд відео на комп'ютері, автоматична установка емуляторів і доповнень через інтернет без участі комп'ютера. Має великий графічний дисплей, якого навчають пульт управління, до чотирьох пристроїв. Робота з потоками 1-45Ms / с, немає обмежень списків каналів, фаворитних списків, повний телегід, таймери, є ВЧ модулятор, модем, компонентний (Y, Pb, Pr) і S-Video вихід зі Scart, цифровий оптичний аудіо вихід S / PDIF. Підтримка DiSEqC 1.0, 1.1, 1.2, USALS.

Характеристики:

• 250 МГц PowerPC процесор (350 Mips)
• Відкритий вихідний код (Linux)
• Підтримка Linux Standard API (Direct-FB, Linux-FB, LIRC)
• 1 x DVB Common-інтерфейс слот *
• 2 x Smartcard-Reader
• Інтегрований інтерфейс слот для Compact Flash карт
• MPEG2 апаратний декодер (повністю сумісний з DVB)
• Загальний NIM DVB-S
• 10/100 Мбіт сумісний Ethernet інтерфейс
• модем
• USB порт
• 12В перемикач
• V.24 / RS232 інтерфейс
• LCD дисплей великого розміру
• Flash пам'ять 32 Мбайт
• 96 Мбайт ОЗУ
• інтегрований IDE UDMA66 інтерфейс
• Підтримка внутрішнього HDD 3,5 "будь-якого обсягу
• еограніченний перелік ТВ / Радіо каналів
• час перемикання каналу < 1 секунда
• повністю автоматична функція сканування
• підтримка списку програмних пакетів
• підтримка EPG (електронний путівник за програмами)
• підтримка субтитрів
• підтримка багаторазового LNB-контролю перемикання (DiSEqC)
• повністю адаптується OSD на різних мовах і підтримка скінів
• Цифровий інтерфейс S / PDIF (AC-3)
• 2 x Scart-інтерфейсу
• RF модулятор
• Audio / Video вихід
• MINI-DIN роз'єм для зовнішнього IR (send)

Технічні характеристики DreamBox DM7020:

DBS-Тюн р:
Частотний діапазон 950 .... 2150 Мгц
Рівень сигналу - 65 dBm .... - 25 dBm
Співвідношення сигнал / шум 12 дБ макс.
Роз'єм входу DBS-тюнера F-Тип, мама
Вхідний повний опір 75 Ом
AFC +/- 3 МГц
Форма демодуляції QPSK
FEC Вітербо і Ріда-Соломона
Величина Вітербо 1/2, 2/3, 3/4, 5/6, 7/8, автоматична асиміляція
Коефіцієнт згладжування 35%
Демультиплексування згідно ISO 13818-1

Загальний інтерфейс:
Загальна споживана потужність інтерфейсом макс. 0,3A / 5В

Відео декодер:
MPEG-2 і MPEG-1 сумісний
Відео стандарт PAL G / 25 Гц
Відео формат 4: 3/16: 9
Формат 16 : 9, автоматична асиміляція для 16: 9 ТБ (через Scart)
Конверт для 4: 3 ТВ

Аудіо декодер:
MPEG-1 і MPEG-2, рівень I і II Подвійний режим аудіо (main / sub), стерео
Частота: 32 / 44.1 / 48/16 / 22.05 / 24 kГц

Аналоговий вихід:
Рівень виходу L / R 0,5 Vss на 600 Oм
THD> 60 дБ (1 кГц)
Перехресне перешкода < -65 дБ

Цифровий вихід:
Рівень виходу 0,5 Vss на 75 Oм
Дискретна фільтрація 32 kГц, 44.1 kГц, 48 kГц
S / PDIF-оптичний вихід (AC3)

Відео параметри:
Рівень входу FBAS 1 Vss +/- 0.3 дБ на 75 Oм
Фільтр телетексту відповідає стандарту ETS 300 472

ТВ-Scart:
Вихід: FBAS, RGB, S-Video, компонент

VCR-Scart: FBAS

Послідовний інтерфейс RS 232:
Тип RS232 реверсивний
Швидкість передачі даних 115,2 кбіт / с макс.
Конектор SUB-D-9
Функція: Оновлення програмного забезпечення

Ethernet :
10/100 Мбіт сумісний інтерфейс Функція: Оновлення програмного забезпечення, підключення до ПК

USB: USB 1.2 порт

Mini DIN:
I2C для потокової передачі даних зовнішніх пристроїв
IR функція

UDMA66 IDE інтерфейс:
Внутрішнє підключення HDD
Слот для Compact Flash

LNB потужність і поляризація:
LNB поточний 500 мА макс. ; захист від короткого замикання
LNB вертикаль - напруга < 14 В без нагрузки > 11,5 В при 400 мА
LNB горизонталь - напруга < 20В без нагрузки > 17,3 В при 400 мА
LNB викл. в сплячому режимі

Підтримувані DiSEqC протоколи:
DiSEqC 1.0 / 1.2 SAT POSITION / SAT OPTION
DiSEqC - Rotor Control

Потужність:
< 20 Вт (в рабочем режиме, горизонтальная поляризация / 400мA LNB)
< 11Вт (в рабочем режиме, без LNB)
< 4W (спящий режим)

Напруга живлення: 230В, 50 Гц, +/- 15%

Фізичні характеристики:
Температура навколишнього середовища + 15 ° C ... + 35 ° C
Вологість < 80%
Розміри (Ш x Д x В): 374 мм x 230 мм x 75 мм
Вага: 1,8 кг без HDD

* для використання CAM модулів
